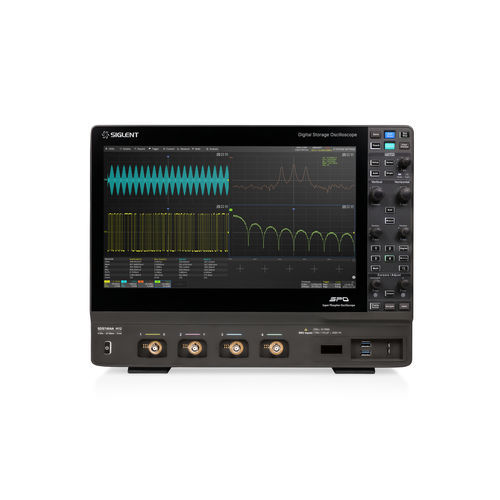

Osciloscópio digital SDS7000A series

analógicode sinais mistosde bancada

Os osciloscópios de armazenamento digital da série SDS7000A da SIGLENT estão disponíveis em larguras de banda de 4 GHz e 3 GHz, têm ADCs de 12 bits com taxa de amostragem até 20 GSa/s, comprimento máximo de registo de 1Gpts/ch e apresentam até 4 canais analógicos + 16 canais digitais para análise de sinais mistos de elevado desempenho. A série SDS7000A emprega a tecnologia SPO da Siglent com uma taxa máxima de captura de forma de onda de até 1.000.000 wfm/s, função de exibição de graduação de intensidade de 256 níveis e um modo de exibição de temperatura de cor. Também utiliza um sistema de acionamento digital inovador com elevada sensibilidade e baixa instabilidade. O sistema de disparo suporta vários modos de disparo potentes, incluindo o disparo de bus de série. Ferramentas como a gravação de formas de onda históricas, funções de pesquisa e navegação, varrimento de sinal, teste de máscara, gráfico de Bode, análise de potência, análise de olho/intensidade e teste de conformidade permitem a captação, armazenamento e análise de registos de formas de onda alargadas. Um conjunto impressionante de capacidades de medição e matemáticas, opções para um gerador de formas de onda arbitrárias de 50 MHz, bem como descodificação em série são também características do SDS7000A . O grande ecrã tátil capacitivo HD de 15,6'' suporta gestos multi-toque, com a adição de um design de IU de fácil utilização, pode melhorar significativamente a eficiência operacional. Também suporta controlo por rato e controlo remoto da Web através da LAN.
