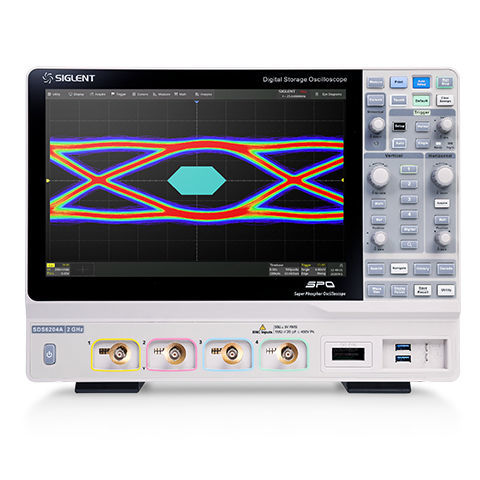

Osciloscópio digital SDS6000A series

analógicode sinais mistosde bancada

Os osciloscópios de armazenamento digital da série SDS6000A da SIGLENT estão disponíveis em larguras de banda de 2 GHz, 1 GHz e 500 MHz, têm uma taxa de amostragem de 5 GSa/s (10 GSa/s ESR) em cada canal, um comprimento máximo de registo de 500 Mpts/ch e apresentam até 4 canais analógicos + 16 canais digitais com capacidade de análise de sinais mistos. A série SDS6000A emprega a tecnologia SPO da Siglent com uma taxa máxima de captura de formas de onda de até 170.000 wfm/s (modo normal, até 750.000 wfm/s no modo Sequência), função de exibição de graduação de intensidade de 256 níveis e um modo de exibição de temperatura de cor. Também utiliza um sistema de disparo digital inovador com alta sensibilidade e baixa instabilidade. O sistema de disparo suporta vários modos de disparo potentes, incluindo o disparo de bus de série. Ferramentas como a gravação de formas de onda históricas, as funções de pesquisa e navegação, o teste de máscara, o gráfico de Bode, a análise de potência e a análise de olho/intensidade permitem a captação, o armazenamento e a análise de registos de formas de onda alargadas. Um conjunto impressionante de capacidades de medição e matemáticas, opções para um gerador de formas de onda arbitrárias de 25 MHz, bem como descodificação em série são também características do SDS6000A. O grande ecrã tátil capacitivo de 12,1" suporta gestos multi-toque, com a adição de um design de IU de fácil utilização, o que pode melhorar significativamente a eficiência da operação. Também suporta controlo por rato e controlo remoto da Web através da LAN.
