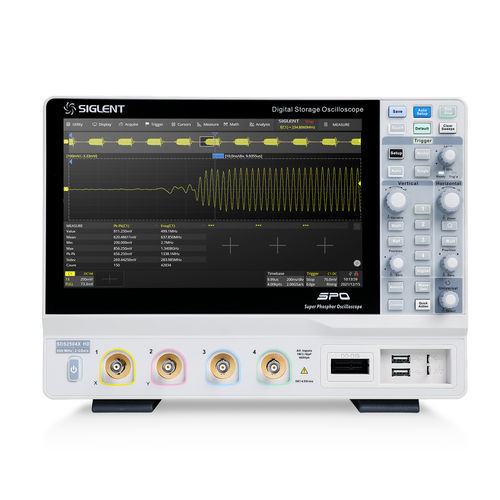

Digitalizador-osciloscópio de 4 canais SDS2000X HD series

analógico12 bitsLAN

Os osciloscópios de armazenamento digital de alta resolução da série SDS2000X HD da SIGLENT baseiam-se em conversores analógico-digitais de 2 GSa/s e 12 bits e em front-ends com um excelente desempenho em termos de ruído. Estão disponíveis em larguras de banda de 350 MHz, 200 MHz e 100 MHz, têm um comprimento máximo de registo de 200 Mpts/ch e apresentam 4 canais analógicos + 16 canais digitais com capacidade de análise de sinais mistos. A série SDS2000X HD emprega a tecnologia SPO da Siglent com uma taxa máxima de captura de formas de onda de até 100.000 wfm/s (modo normal, até 500.000 wfm/s no modo Sequência), função de visualização de 256 níveis de graduação de intensidade e um modo de visualização de temperatura de cor. Também emprega um sistema de disparo digital inovador com alta sensibilidade e baixo jitter. O sistema de disparo suporta vários modos de disparo potentes, incluindo o disparo de bus de série. Ferramentas como a gravação de formas de onda históricas, as funções de pesquisa e navegação, o teste de máscara, o gráfico de Bode, a análise de potência e o histograma permitem a captação, o armazenamento e a análise de registos de formas de onda alargadas. Um impressionante conjunto de capacidades de medição e matemáticas, opções para um gerador de formas de onda arbitrárias de 25 MHz, bem como descodificação em série são também características do SDS2000X HD. O grande ecrã tátil capacitivo de 10,1'' suporta gestos multi-toque, com a adição de um design de IU de fácil utilização, pode melhorar significativamente a eficiência da operação. Também suporta controlo por rato e controlo remoto da Web através da LAN.
