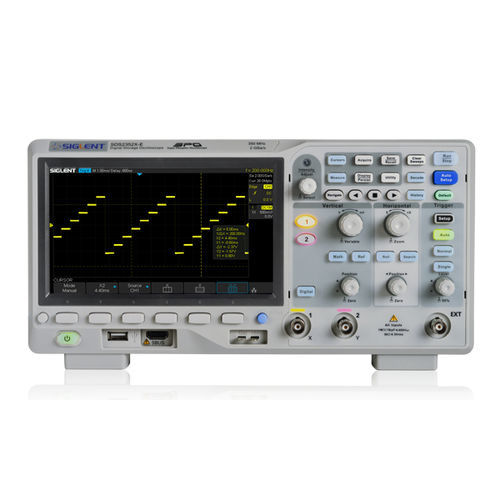

Osciloscópio digital SDS2000X-E Series

analógicode bancadade 2 vias

Os novos osciloscópios de super fósforo da série SDS2000X-E da SIGLENT estão disponíveis em duas larguras de banda: 200 MHz e 350 MHz. Cada um deles tem uma taxa de amostragem máxima de 2 GSa/s e um comprimento de registo padrão de 28 Mpts. As funções mais utilizadas podem ser acedidas com o seu design de um botão de fácil utilização. A série SDS2000X-E emprega uma nova geração de tecnologia SPO. Com a sua excelente fidelidade de sinal, o ruído de fundo é inferior ao de produtos semelhantes na indústria. Tem uma gama de entrada vertical mínima de 500 uV/div, um sistema de disparo digital inovador com alta sensibilidade e baixo jitter, e uma taxa de captura de forma de onda de 400.000 fotogramas/seg (modo de sequência). Também utiliza uma função de visualização de 256 níveis de graduação de intensidade e um modo de visualização de temperatura de cor que não se encontra noutros modelos desta classe. A mais recente oferta de osciloscópio da Siglent suporta vários modos de disparo poderosos, incluindo disparo e descodificação de bus de série. A gravação de formas de onda históricas e o disparo sequencial permitem a captura, armazenamento e análise de registos de formas de onda alargados. Também está incluída a FFT de memória profunda. Esta função matemática utiliza até 1 M de amostras para o cálculo da FFT, fornecendo ao SDS2000X-E uma resolução de frequência muito elevada. O co-processador de hardware executa medições e cálculos verdadeiramente rápidos em todos os 28 milhões de pontos de amostragem, de modo a que a distorção na análise seja mínima. Também suporta pesquisa e navegação, gráfico de Bode no ecrã, 16 canais digitais /MSO (opcional), um módulo gerador de funções AWG de 25 MHz alimentado por USB (opção), um adaptador USB WIFI para controlo e monitorização sem fios (opção) e uma aplicação incorporada que permite o controlo remoto através de um navegador Web.
