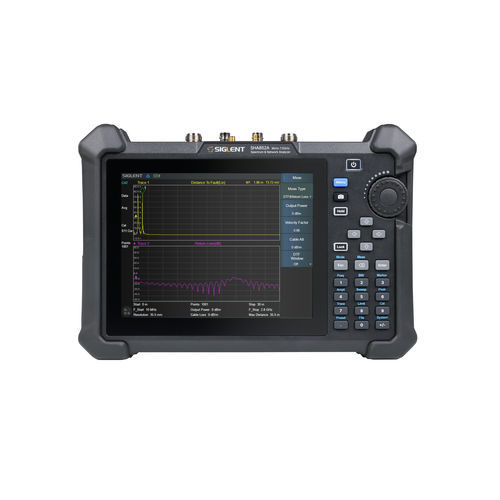

Analisador de sinal SHA850A Series

de monitoramentode rede vetorialde espectro

O SIGLENT SHA850A, um analisador de espetro portátil de mão e analisador de cabos e antenas, é uma ferramenta poderosa e flexível para aplicações de RF em campo e ao ar livre. Com uma gama de frequências até 7,5 GHz, o analisador oferece medições automáticas fiáveis e vários modos de funcionamento. Um analisador de espetro, incluindo amplificador incorporado e fonte de sinal independente, velocidade de varrimento rápida, elevada sensibilidade, pode realizar monitorização de emissões, varrimento de potência de canal, localização de interferências sem fios, monitorização de potência, compatibilidade electromagnética e outras funções. Um testador de cabos e antenas, incluindo polarização de tensão CC incorporada, com uma função de análise de rede vetorial de 1 caminho-2 portas, pode medir TDR, VSWR, depuração de correspondência de portas, medição de perda de inserção, depuração de amplificadores de torre, localização de falhas de cabos, gráfico Smith, etc. Características principais -Gama de frequências do analisador de espetro de 9 kHz até 3,6 GHz/7,5 GHz -Teste de cabos e antenas Gama de frequências de 100 kHz a 7,5 GHz, distância até à falha e análise no domínio do tempo -Analisador de rede vetorial (Opt.*) Gama de frequências de 100 kHz a 7,5 GHz, saída de polarização até 32 VDC (Opt.*) --165 dBm/Hz Nível de Ruído Médio Apresentado (Tip.) --104 dBc/Hz@1 GHz,10 kHz offset Ruído de Fase SSB (Tip.) -Fonte de largura de banda total (Opt.*) e pré-amplificador padrão -Modo de Análise de Modulação de Sinal Analógico e Digital (Opt.*) -Kit de Medição Avançada com gráfico Waterfall (Opt.*) -Recetor GPS e registo GPS (Opt.*) -Tempo de trabalho típico de 4 horas, peso líquido de 3,2 kg, ecrã multi-toque de 8,4 polegadas
