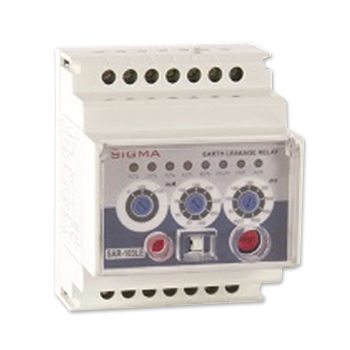

Relé de proteção de fuga à terra

CApara trilho DIN

Relé de proteção contra corrente de fuga Sigma utilizado em conjunto com disjuntor de BT, bobina de disparo e transformador toroidal em combinação com proteção contra corrente de fuga. As conexões que devem ser feitas ao utilizar o relé de detecção de corrente de fuga; Aplique tensão 220V AC aos terminais 1-2. Ligue os terminais secundários do transformador toroidal aos terminais 6-7. A tensão de alimentação da bobina do captador é retirada do terminal 13 e do ponto neutro da alimentação. Dependendo da demanda, você pode testar e redefinir remotamente usando os terminais 3-4-5.
