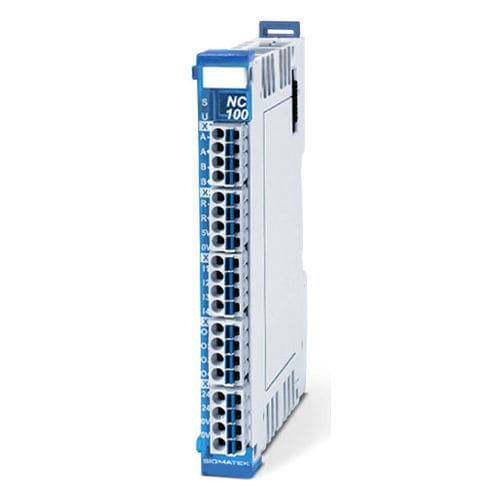

Módulo E/S digital NC 100

RS422TTLcom 4 entradas digitais

1 codificador incremental Opcional com sinal TTL ou RS422 (16 bits) Alimentação do codificador +5 V DC 4 entradas digitais (+24 V DC/3,7 mA/10 µs) 4 saídas digitais (+24 V DC/2 A) Para o sistema S-DIAS, estão disponíveis Macros EPLAN para integração simples no armário de controlo. Dados de desempenho Tensão de alimentação - +24 V DC (+18-30 V DC) Entradas Digitais Tipo - norma Número - 4 Tensão de entrada - +24 V DC (+18-30 V DC) Corrente de entrada - 3.7 mA a +24 V DC Atraso de entrada - tipicamente 10 µs Saídas Digitais Tipo - norma Número - 4 À prova de curto-circuito, corrente limitada - Sim Corrente/canal de carga máxima - 2 A Corrente máxima total - 6 A Tensão de saída - tipicamente +24 V DC Entrada de Codificador Incremental Número - 1 Sinais de entrada - Sinais de codificador incremental RS422 (A, /A, B, /B, R, /R) RS422-sinal (120 Ω terminação) Sinal do codificador incremental TTL (A, B, R) TTL-sinal (1200 Ω Pull-Up) Frequência de entrada - máximo 125 kHz Contra-frequência - máximo 500 kHz Resolução - 16 bits Análise do sinal - 4-portas Fornecimento de energia - +5 V DC/0.2 Uma prova de curto-circuito
