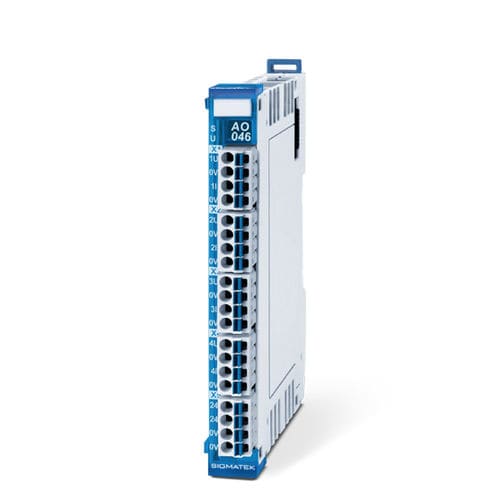

4 saídas analógicas
Tensão (±10,8 V DC/16 bits) e corrente (0-21,6 mA/16 bits) comutáveis
Para o sistema S-DIAS, estão disponíveis Macros EPLAN para integração simples no armário de controlo.
Dados de desempenho
Monitor de voltagem -
Sim
Saídas analógicas
Tipo -
Actual
Número -
4
Gama de saída -
-10.8 V ... +10,8 V / 0 V ... +10,8 V ou 0 mA ... 21,6 mA / 3,8 mA ... 21,6 mA
Resolução -
16 bits
Tempo de actualização para todos os canais -
mínimo 100 µs (corresponde ao tempo do ciclo S-DIAS)
Capacidade de tensão de saída -
máximo 2 mA
Tempo de assentamento -
200 µs típicos para C < 100 nF (99,9 % do valor final)
Precisão -
±0,4 % ou ±0,17 % do valor máximo de saída
Isolamento galvânico -
Sim
Características mecânicas
Dimensões -
12.5 x 104 x 72 mm (L x A x P)
Tipo de protecção -
IP20
Número de artigo/certificação
Número de artigo -
20-010-046
Normalização/certificação -
concebido de acordo com UL
---
