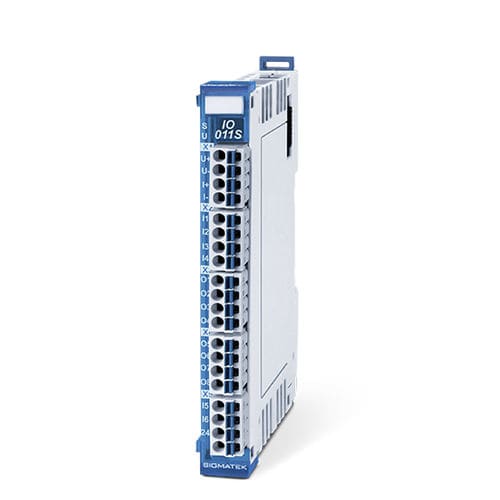

Módulo E/S digital IO 011S

analógicode 16 E/Sde 16 canais

6 entradas digitais (+24 V DC/3,5 mA) Atraso de entrada: 1 µs 8 saídas digitais à prova de curto-circuito (+24 V DC/0,5 A/backreadable) 1 entrada analógica (±10 V DC/16 bits) 1 entrada de corrente analógica (0-20 mA resp. 4-20 mA/16 bits) Para o sistema S-DIAS, estão disponíveis Macros EPLAN para integração simples no armário de controlo. Entradas Digitais Tipo - +24 V DC Número - 6 Tensão de entrada - +24 V DC (+18-30 V DC) Corrente de entrada - 3.5 mA a +24 V Atraso de entrada - tipicamente 1 µs Saídas Digitais Tipo - +24 V DC Número - 8 Configuração - legível para trás À prova de curto-circuito, corrente limitada - Sim Corrente/canal de carga máxima - 0.5 A Corrente máxima total - 4 A Entradas Analógicas Tipo - ±10 V DC Número - 1 Resolução - 16 bits Gama de medição - -10 ... +10 V / 0 ... +10 V Precisão de medição - ±0,3 % do valor máximo de medição Tempo de conversão para todos os canais - Modo de velocidade: 15.26 µs Monitor de quebra de cabo - Sim Filtro de Hardware - tipicamente 1 kHz, sistema de 3ª ordem de baixa passagem Filtro de software - configurável, sistema de 1ª ordem de baixa passagem Entradas Analógicas Tipo - Actual Número - 1 Resolução - 16 bits Gama de medição - 0-20 mA / 4-20 mA Precisão de medição - ±0,5 % do valor máximo de medição Tempo de conversão para todos os canais - Modo de velocidade: 15.26 μs Monitor de quebra de cabo - Sim Filtro de Hardware - tipicamente 1 kHz, sistema de 3ª ordem de baixa passagem Filtro de software - configurável
