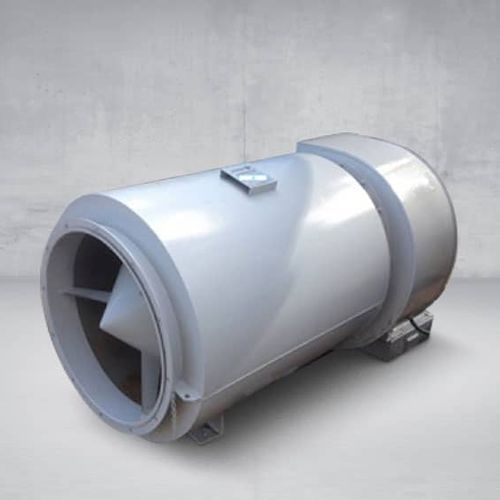

Silenciador para ventilador SNVC

para duto de ventilaçãode ventiladortubular

A gama de silenciadores SNVc foi estudada para as instalações de ventilação. Estes silenciadores destinam-se a ser instalados em: - Aspiração ou impulsão dos ventiladores helicoidais. - Aspiração ou impulsão de ventiladores centrífugos. - Circuitos de ventilação cilíndricos. Os silenciadores admitem uma sobrepressão de 250 mm AC e uma temperatura de 100º C. Para além destes limites, contacte-nos. solução snvc a e b - SILENCIOSOS ACÚSTICOS CILÍNDRICOS SNVC DESCRIÇÃO Os silenciadores SNVc são do tipo absorção. Existem duas versões: Solução A: de peso directo, permite, sem aumento da perda de carga, uma atenuação sensível do nível sonoro. Solução B: tem as mesmas dimensões e está equipada com um elemento de insonorização aerodinâmico que permite obter uma eficácia acústica muito superior com uma perda de carga limitada. FABRICAÇÃO Os silenciadores SNVc a 900 são fabricados em chapa galvanizada. Os silenciadores SNVc 1000 a 1600 têm o revestimento exterior em chapa preta com pintura anti-ferrugem e as partes interiores em chapa perfurada galvanizada. Os silenciadores estão equipados com flanges. O material absorvente é fibra de vidro resistente à podridão, não higroscópico e não inflamável. DETERMINAÇÃO DOS SILENCIADORES Os silenciadores SNVc são seleccionados com base nos critérios seguintes: - Eficiência acústica (tabela I) e ruído do fluxo de ar (tabelas I e III). - Caudal e perda de carga admissível (quadro IV). - As dimensões (comprimento e diâmetro) quadro V. O quadro acima representa os rendimentos dinâmicos dos silenciadores da gama SNVc. Foram determinados com base em ensaios efectuados em condições normais de funcionamento após a eliminação dos ruídos parasitas.
