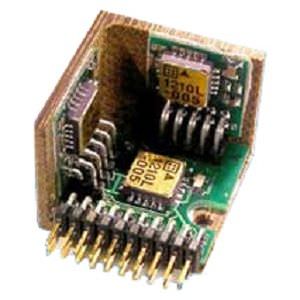

Acelerômetro triaxial SDI 2412

MEMS

A DESCRIÇÃO o modelo 2412 é três uma linha central, conjunto do acelerómetro do frame aberto para o uso em zero às aplicações da instrumentação da freqüência média. Contem três Modele 1210 acelerómetros capacitivos análogos montados ortogonal em um phenolic quadro. O tamanho total é 1.2 " x 1.2 " x 1.0 ", o peso é 16 gramas, e é montado facilmente através de dois parafusos #4 (ou M3) (não incluídos). Uma folha de teste opcional da calibração (2412-TST) é também disponível que alista a polarização, a corrente de funcionamento e a resposta de freqüência medidas. A OPERAÇÃO o acelerómetro do modelo 2412 produz três saídas análogas individuais qual pode ser usado nas modalidades terminadas diferenciais ou únicas providas a +2.5 volts. A tensão de cada saída é proporcional ao componente ortogonal do aplicado aceleração. O modelo 2412 opera-se com uma única fonte de uma alimentação de +5 volts e gera uma sua própria referência de +2.5 volts com um divisor resistive a bordo. Os três machados sensíveis são perpendiculares ao parte inferior de cada um dos pacotes do acelerómetro do indivíduo, com a aceleração positiva definida como uma força que empurra no parte inferior do pacote.
