Acelerômetro triaxial SDI 2420

MEMS

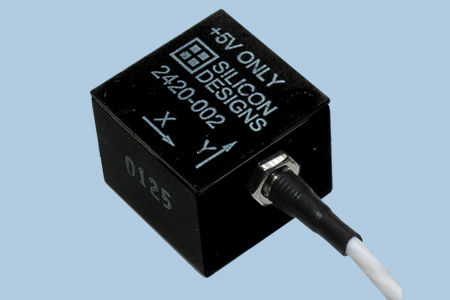

DESCRIÇÃO O módulo triaxial do acelerómetro do modelo 2420 é significado ser usado com o modelo Sistema da aquisição da aceleração de 3320 G-LOGGERTM. Os 2420 contêm três acelerómetros ortogonal montados do modelo 1010 que caracterizam a elemento capacitivo micromachined do sentido, um sentido do circuito integrado feito sob encomenda amplificador e conversor do A/D do sigma-delta. Fornece um TTL/CMOS compatível sinal de saída para acelerações de medição ambientes comerciais/industriais e é costurado para zero às aplicações da instrumentação da freqüência média. a caixa de alumínio anodizada é cola Epoxy selada e é montada facilmente através de dois #8 (ou M4) parafusos. É relativamente insensível às mudanças e aos inclinações de temperatura. a folha opcional da calibração (2420-CAL) e a verificação periódica da calibração são igualmente disponível. OPERAÇÃO O modelo 2420 produz três saídas digitais do trem de pulso em que a densidade dos pulsos (número de pulsos por em segundo) é proporcional a aceleração aplicada. Opera-se de uma única fonte de uma alimentação de +5 volts e de um 100kHz a 1MHz, TTL/CMOS compatível, pulso de disparo. Cada um das três saídas é ratiometric à freqüência de pulso de disparo e ao independente de a tensão de fonte de alimentação. A linha central de “Z” é perpendicular à parte inferior do pacote, com aceleração positiva definido como uma força que empurra na parte inferior do pacote. Os sentidos da linha central de “X” e de “Y” são marcados na tampa com a aceleração positiva definida como a aceleração no sentido da seta da linha central. A linha excitadores digital externa pode seja usado para conduzir cabos longos ou quando usado em um ambiente eletricamente ruidoso.
