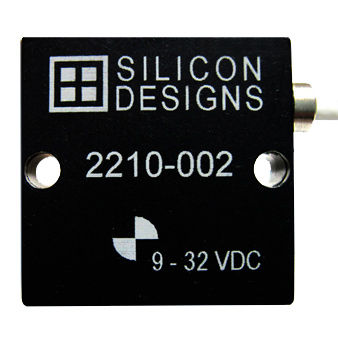

Acelerômetro de 1 eixo 2210 series

MEMS

DESCRIÇÃO O módulo do acelerómetro do modelo 2210 combina um acelerómetro 1210L modelo integrado com a movimentação elevada, baixa protecção da impedância para a aceleração de medição ambientes comerciais/industriais. É costurado para zero às aplicações da instrumentação da freqüência média. A caixa de alumínio anodizada é cola Epoxy selada e é montada facilmente através de dois parafusos #4 (ou M3). O regulamento a bordo é fornecido para minimizar os efeitos da variação da tensão de fonte. É relativamente insensível às mudanças e aos inclinações de temperatura. O protetor de cabo está conectado eletricamente ao caso quando o fio (terra) à terra for isolado do caso. Uma folha inicial opcional da calibração (2210-CAL) e a verificação periódica da calibração estão igualmente disponíveis. OPERAÇÃO O módulo do acelerómetro do modelo 2210 produz duas saídas da tensão análoga, que variam com aceleração segundo as indicações do gráfico na página seguinte. A linha central sensível é perpendicular à parte inferior do pacote, com a aceleração positiva definida como uma força que empurra na parte inferior do pacote. As saídas do sinal são inteiramente diferenciais sobre uma tensão de modalidade comum de aproximadamente 2.5 volts. O fator de escala da saída é independente da tensão de fonte de +9 a +32 volts. Na aceleração zero a tensão diferencial da saída é nominal 0 volts de C.C.; na aceleração completa do ± a tensão diferencial da saída é C.C. dos volts ±4 respectivamente. APLICAÇÕES • Monitoração e análise de vibração • Controle de máquina • Análise modal • Robótica • Teste do ruído elétrico • Instrumentatio
