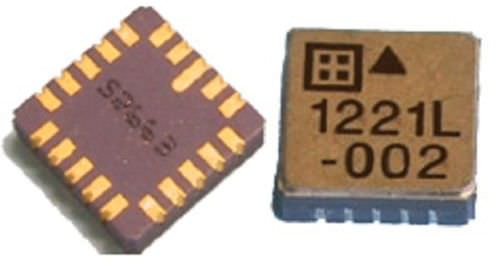

Acelerômetro de eixo único 1221 series

MEMS

DESCRIÇÃO O 1221 modelo são um acelerómetro barato, integrado para o uso em zero à instrumentação da freqüência média aplicações que exigem extremamente - baixo ruído. A versão 2g é serida idealmente para aplicações sísmicas. Cada um o pacote diminuto, selado hermeticamente combina um elemento capacitivo micro-feito à máquina do sentido e um costume circuito integrado que inclui um estágio do amplificador do sentido e da saída diferencial. É relativamente insensível a mudanças e inclinações de temperatura. Cada dispositivo é identificado por meio de um número de série em sua superfície inferior para rastreabilidade. Uma folha de teste opcional da calibração (1221-TST) está igualmente disponível que aliste a polarização medida, escala fator, linearidades, corrente de funcionamento e resposta de freqüência. OPERAÇÃO O 1221 modelo produzem duas tensões da saída análoga, que variam com aceleração segundo as indicações da figura abaixo. As saídas podem ser usadas na modalidade terminada diferencial ou única. Dois volts das tensões da referência +5.0 e +2.5, (substantivo), são exigidos; o fator de escala da saída é ratiometric à tensão de uma referência de +5 volts, e a ambas as saídas em a aceleração zero é nominal +2.5 volts. A linha central sensível é perpendicular à parte inferior do pacote, com aceleração positiva definida como uma força que empurra na parte inferior do pacote.
