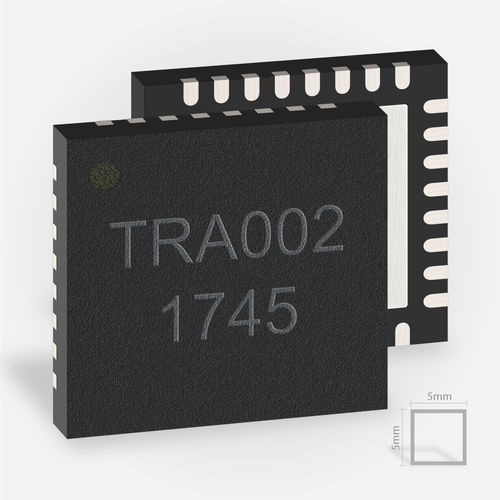

Transceptor de radar TRA_120_002

com circuitos integrados

O foco do radar MMIC TRA_120_002 está na integração máxima. Aqui ambas as antenas, uma para o emissor e outra para o receptor, estão monolitalmente integradas no chip para oferecer o menor tamanho e perda. Consulte também o nosso radar híbrido integrado MMIC TRX_120_001. Aplicação Os chips de radar fornecem sinais de medição de distância e velocidade de objectos como um sinal analógico. Em combinação com uma avaliação posterior do sinal externo no lado do cliente, as possíveis aplicações são a investigação de uma superfície de material, a medição da espessura da camada e outras propriedades dos objectos medidos. A principal área de aplicação da extremidade frontal do radar transceptor de 120-GHz é para sistemas de radar de curto alcance com um alcance de operação de até 10 metros. Utilizando lentes dieléctricas ou espelhos, o alcance pode ser aumentado para além dos 100 metros. Não manipulação de altas frequências em PCB O sinal de radar de alta frequência já está convertido para uma frequência mais baixa no CI frontal do radar. A saída do CI é um sinal analógico com uma frequência máxima. 2 GHz. Isto permite o encaminhamento e processamento do sinal de todos os sinais em PCBs rentáveis. Pode, portanto, ser implementado em placas FR4 padrão e combinado com outros componentes IC para loops de controlo, estabilização de tensão, modulação de frequência e conversão AD.
