Transceptor de radar TRA_120_045

analógico

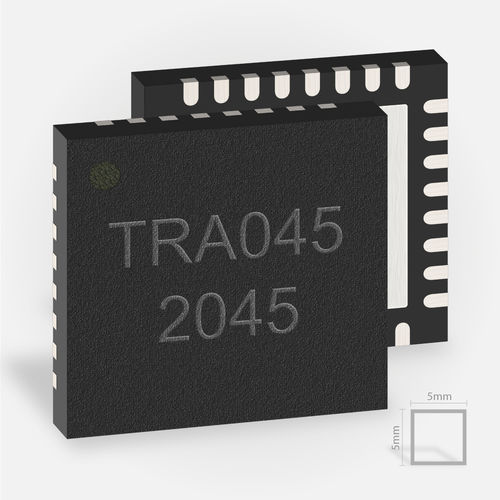

O TRA_120_045 funciona de 113,9 GHz a 134,1 GHz e tem, portanto, uma largura de banda muito elevada. Isto permite medições com uma resolução inferior a 1 mm. Apesar destes valores excepcionais do MMIC, tem apenas 5 x 5 mm² de tamanho e vem num pacote QFN32 padrão. As antenas para o canal RX e TX são concebidas como dipolos directamente sobre o chip. A construção altamente integrada resulta no pequeno factor de forma e particularmente baixas perdas no caminho do sinal. Aplicação Basicamente, este chip de radar fornece informação para medição de velocidade e distância. Estes são emitidos como sinais analógicos. Devido à elevada largura de banda, aplicações especialmente sensíveis podem ser elevadas a um novo nível. O resultado é uma resolução melhorada, o que torna possível encontrar as mais pequenas impurezas nos testes de materiais, digitalizar superfícies com maior precisão ou posicionar ferramentas com maior precisão. Mesmo a detecção de sinais vitais (batimento cardíaco, respiração) pode beneficiar da elevada largura de banda e conduzir a resultados mais fiáveis. A distância de trabalho geral do TRA_120_045 é de até 5m. Quando combinada com lentes dieléctricas, esta pode ser aumentada até 100 m, dependendo da aplicação. Não manipulação de altas frequências em PCB Já dentro do chip de banda larga, o sinal de alta frequência é convertido numa frequência mais baixa. O encaminhamento e processamento do sinal pode ser feito em placas FR4 de baixo custo porque um sinal analógico com o máximo. 2 GHz é emitido. Isto permite que o TRA_120_045 seja facilmente integrado com outros componentes para controlo de tensão ou processamento de sinal num único PCB.
