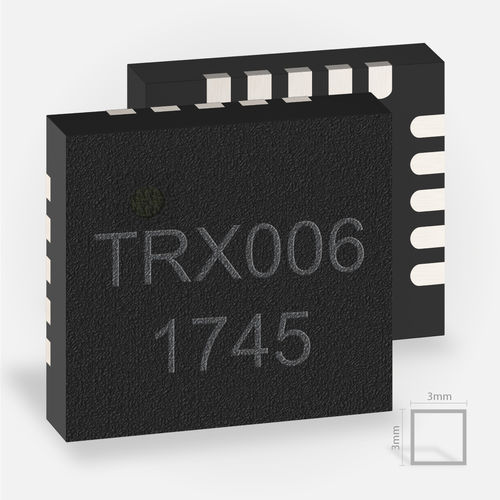

Transceptor de radar TRX_024_006

RFde banda ISManalógico

Os módulos IC TRX_024_006 e TRX 024_007 são frontais de radar analógico compacto para a banda ISM entre 24,00 e 24,25 GHz. Para se adaptarem a uma vasta gama de aplicações, podem ser operados em modo CW e FMCW. A sua principal aplicação é em dispositivos de curto alcance (SRD) com distâncias de até 20 metros. Esta distância de operação pode ser aumentada até 200 metros para uma configuração com lentes de feixe. Outro domínio de aplicação é para radar (tanque) de sonda de nível (T)LPR. Ambos os transceptores RF IC's, TRX_024_006 e TRX 024_007 apresentam dois níveis de amplificação e ganho que podem ser seleccionados através de pinos de controlo para o transmissor, bem como para o ramo receptor, respectivamente. Uma saída separada fornece uma referência de frequência do VCO interno a uma razão de 1:32 (TRX_024_006) ou 1:8 (TRX_024_007) da frequência fundamental. Isto permite, por exemplo, optimizar a configuração para uma implementação de materiais PCB rentáveis. A transmissão destes MMICs de radar pode ser desligada utilizando um pino de activação no ramo tx. O consumo mínimo de energia é atingido em modos de operação com ciclos de funcionamento baixos e tempos de subida de rampa curtos de até 100 μs.
