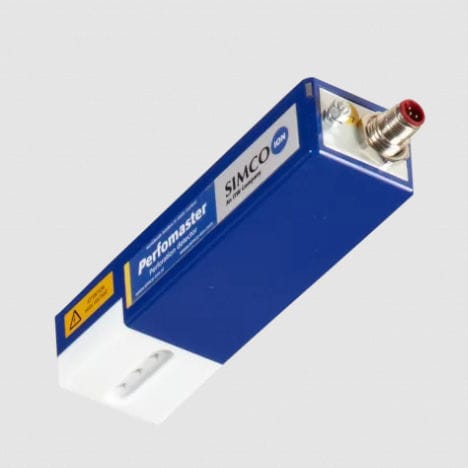

Detector de alta tensão Perfomaster

de faíscasde defeitos tipo "pinholes"de perfuração

O Perfomaster fornece o hardware e o software para gerar uma faísca controlada, detectá-la e avaliar a faísca para produzir um sinal de pulso. O sinal de pulso está disponível no conector de saída e pode ser usado para contar as faíscas detectadas e, portanto, as perfurações. O design miniaturizado do Perfomaster contém o eletrodo, bem como a fonte de alta tensão. Ele é alimentado por 24 V DC, portanto não é necessário nenhum cabo de alta tensão. Os eléctrodos são equipados de série com três pinos emissores de liga especial e são destacáveis para substituição ou colocação remota. Um LED de sinal de status fornece informações diretas do sistema no Perfomaster. Um LED verde sinaliza a operação OK. Um LED vermelho intermitente sinaliza uma perfuração detectada. O ajuste da tensão de alimentação e da tensão de saída para o Perfomaster pode ser fornecido de duas maneiras: 1) diretamente da máquina f.e. PLC 2) com kit de controlo externo adicional Verificar perfurações Compacto Contagem de perfurações Determinar a posição do material Fonte de alimentação de alta tensão incorporada, tensão de entrada 24V DC Não são necessários cabos de alta tensão lED de estado de cor: - LED verde: sinaliza o funcionamento OK - LED vermelho: Um LED intermitente sinaliza uma perfuração detectada A tensão de alimentação e o ajuste da tensão de saída podem ser fornecidos: - Diretamente da máquina f.e. PLC - Com kit de controle externo adicional Moradia ABS/PTFE Cabo cabo de baixa tensão, conector M12 padrão Potência de entrada 24 V DC, <0,5 A Pinos emissores liga especial Frequência máxima de detecção 25 Hz Sinal Multicolor LED: -Verde, sinaliza ''operação OK'' -Vermelho, perfuração de sinal detectada Saída de sinal Optocoupler Tensão de controle 0-10 V de 0-24 V Temperatura ambiente 0 - 55°C Circunstâncias de uso industrial
