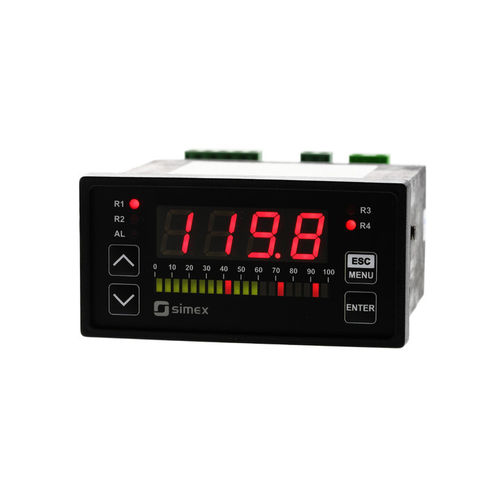

Indicador-controlador de processo SUR-94B series

de tensãode umidadede temperatura

O contador SUR-94B está equipado com uma entrada universal, tipo: 0/4-20 mA, 0-10V, 0-150 mV, Pt 100/500/1000 ou TC (K, S, J, T, N, R, B, E). Durante o processo de medição, só está disponível um tipo de entrada. A temperatura das extremidades frias é compensada automaticamente. As entradas RTD e TC possuem caraterísticas totalmente linearizadas. Graças à vasta gama de curvas caraterísticas (linear, raiz quadrada, quadrática, definida pelo utilizador e caraterística de volume para tanques cilíndricos), os medidores podem ser utilizados em vários sistemas de controlo de processos. A saída de 24V DC foi concebida para alimentar transdutores de medição, e a porta RS-485 permite a transmissão de dados em sistemas de monitorização de processos de produção. As saídas de controlo REL / OC podem ajustar o nível do sinal medido e são controladas de acordo com um ou dois valores limite. Além disso, o medidor pode ser equipado com saídas analógicas, de acordo com a seleção do cliente: saída de corrente ativa, saída de corrente isolada passiva ou saída de tensão ativa. O medidor pode ser configurado com o teclado local ou com o software gratuito S-Config através da porta de comunicação RS-485. Tipo de saída - depende da configuração: relé 5A/250V AC (resistência) relé 3A/250V AC (reactância) Coletor aberto: I=30 mA, U=30V DC, P=100 mW 0/4...20 mA: corrente ativa, gama de funcionamento 0...24 mA máx., resistência de carga 700 Ω máx., resolução 13 bit 4...20 mA: corrente passiva, isolada, gama de funcionamento 2,8...24 mA máx., resistência de carga 600 Ω@24VDC, resolução 13 bit 0/1...5V, 0/2...10V: tensão ativa, gama de funcionamento 0...11V máx., resistência de carga mín. 2000 Ω, resolução 13 bit
