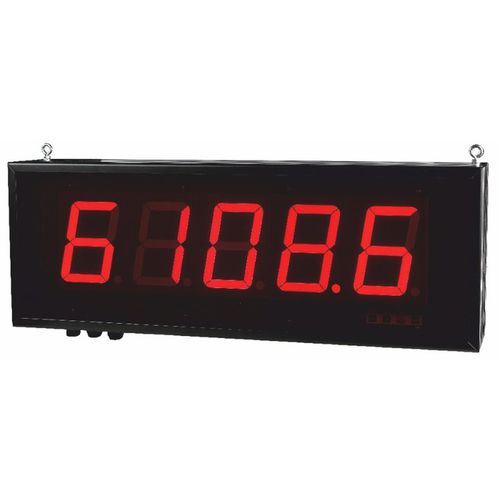

O SWS-W510 é um indicador de painel digital simples destinado a apresentar quaisquer valores numéricos e caracteres definidos pelo utilizador (apenas no modo SLAVE) enviados do dispositivo mestre através da ligação de interface série RS 485. O valor visualizado pode ser recolhido de outro dispositivo (no modo MASTER). A luminosidade do ecrã pode ser ajustada em 8 passos. O dispositivo tem 4 botões que são utilizados para a programação das predefinições principais. Para obter um elevado nível de proteção, o teclado é montado sob uma tampa transparente. Para permitir ao utilizador alterar as predefinições sem abrir a tampa, está montado um sensor IR. O teclado do controlo remoto é equivalente ao teclado do dispositivo. O protocolo Modbus RTU é utilizado para comunicar com o dispositivo. O indicador pode ser configurado com o controlo remoto por infravermelhos, o teclado local ou o software gratuito S-Config através da porta de comunicação RS-485.
Fonte de alimentação -
16...35V AC, 19...50V DC
85..260V AC/DC
Ecrã -
LED, 5 x 100 mm, vermelho
Interface de comunicação - RS-485
RS-485 / Modbus RTU
Parâmetros de transmissão -
1200...115200 bit/s, 8N1 / 8N2
Temperatura de funcionamento -
0...+50°C
-20...+50°C
Classe de proteção - ..
IP 30
Material da caixa - ..
alumínio
polimetacrilato de metilo (PMMA)
---
