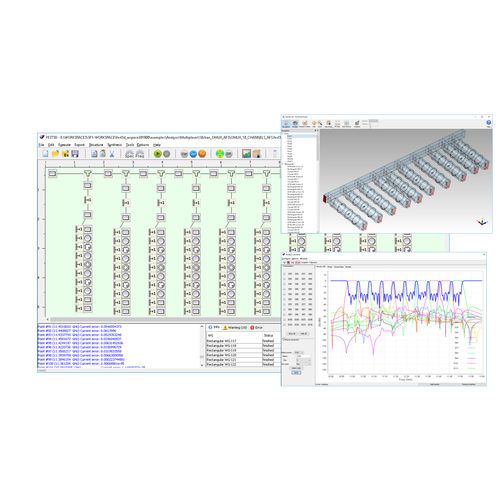

Software de simulação FEST3D

de designde análisede formulação de cores

O Fest3D é uma ferramenta de software capaz de analisar componentes de micro-ondas passivos complexos baseados na tecnologia de guias de ondas e cavidades coaxiais. É rápida e proporciona uma elevada precisão em comparação com as ferramentas de software baseadas em técnicas de segmentação total. Este conjunto oferece todas as capacidades necessárias para a conceção de componentes passivos, como a otimização e a análise de tolerância. Além disso, as ferramentas de síntese avançadas do Fest3D podem ser utilizadas para conceber filtros passa-banda, de modo duplo e passa-baixo a partir de especificações do utilizador. Fest3D é baseado na técnica de equação integral resolvida eficientemente pelo Método dos Momentos. Além disso, o método Boundary Integral-Resonant Mode Expansion (BI-RME) é utilizado para extrair o gráfico modal de guias de onda complexos com secção transversal arbitrária. A combinação bem sucedida destes métodos assegura um elevado grau de exatidão e uma redução dos recursos computacionais necessários (em termos de tempo de CPU e memória) Método de Análise O método de análise do Fest3D é baseado numa representação de rede equivalente multimodo de junções de guias de onda. Fest3D resolve cada elemento do circuito completo com o melhor método disponível, garantindo eficiência e precisão. Com base nisso, Fest3D é capaz de simular dispositivos passivos complexos rapidamente (na ordem de segundos ou alguns minutos), enquanto softwares de uso geral (baseados em técnicas de segmentação como elementos finitos ou diferenças finitas) podem levar horas para a simulação da mesma estrutura. Além disso, a técnica de equação integral utilizada extrai parte dos cálculos dependentes da frequência, resultando num tempo de cálculo reduzido por ponto de frequência.
