Software de análise SPARK3D

de interfacede simulaçãode design

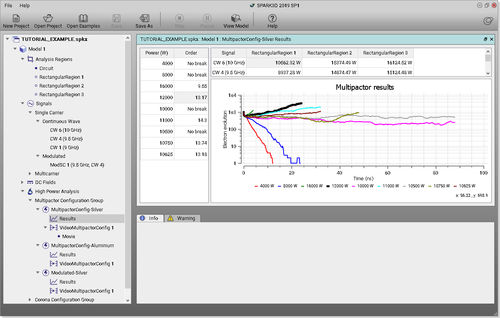

O Spark3D é uma ferramenta de simulação exclusiva para determinar o nível de potência de rutura de RF em uma ampla variedade de dispositivos passivos, incluindo cavidades, guias de onda, microfita e antenas. O Spark3D pode importar diretamente os resultados de campo das simulações do CST Studio Suite para analisar a rutura no vácuo (multipactador) e a descarga de gás. A partir disso, o Spark3D calcula a potência máxima que o dispositivo pode suportar sem causar efeitos de descarga. As abordagens aproximadas típicas para determinar o nível de potência de rutura de RF de qualquer componente são intencionalmente conservadoras. O Spark3D baseia-se em métodos avançados que analisam numericamente os fenómenos de avaria, prevendo níveis de potência de avaria mais realistas e melhorando assim as margens de conceção. Recursos do Spark3D Os principais recursos do Spark3D incluem: Importação dos campos electromagnéticos (EM) de diferentes solvers EM. Determinação automática do limiar de potência de rutura. Definição de caixas de análise para escolher as regiões críticas para análise. Interface de saída com dados de simulação ricos, em forma de tabela, gráfico e visualização 3D. O Spark3D é uma parte opcional do CST Studio Suite® e também está disponível como uma oferta autónoma. Análise de Multipactos O efeito multipactador é uma descarga de rutura de micro-ondas que ocorre em condições de vácuo, causada pela formação de uma nuvem de electrões. Os electrões de alta energia colidem com as paredes do dispositivo, libertando electrões secundários, acabando por criar uma avalanche de electrões. A libertação contínua de electrões resulta na criação de um plasma de electrões que degrada a resposta do componente.
