Funil vibratório

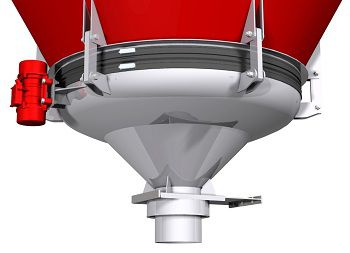

O ativador de silo vibratório é feito de um fundo estampado com um cone de descarga. Um cone de nariz é apoiado dentro do fundo estampado por perfis cruzados soldados na borda para evitar a retenção do produto. Um motor vibratório - dois em alguns casos - é colocado fora do fundo estampado. A amplitude de vibração é ajustável através do posicionamento de pesos em cada extremidade do eixo. Este dispositivo é suspenso na base do silo por meio de hastes de suspensão equipadas com junta elástica em cada extremidade para evitar a transmissão de vibrações para os lados do silo. O número de hastes de suspensão depende do tipo de cada fundo vibratório. Estas hastes de suspensão são ligadas ao silo por meio de um suporte angular soldado ou aparafusado a ele. Este suporte angular é parte da nossa oferta. Uma manga EPDM à prova de pó com uma forma em H, assegura uma vedação perfeita entre o suporte angular e o fundo vibratório. Por segurança, dois colares de aperto seguraram-no. O diâmetro do cone interno anti-carga é menor do que a abertura do silo. A anulação resultante é calculada para assegurar a capacidade solicitada. O desenho do fundo vibratório é determinado por vários parâmetros: tamanho do silo, características físicas do produto e capacidade solicitada. Ele pode variar entre 1 / 3 o diâmetro do silo de fluxo livre e 1 / 1 para fibroso ou escamoso. Alguns outros fatores também podem ser considerados para atender às suas necessidades. A saída do fundo vibratório está ligada por uma ligação flexível ao equipamento situado a jusante para evitar a transmissão de vibrações.
