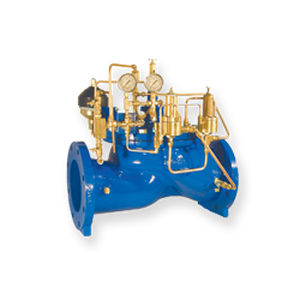

Válvula de alívio de pressão para água 106 / 206-RPS-RR

de gatilho

106 / Antecipação do impulso 206-RPS-RR | O impulso Relief106/206-RPS-RR da pressão que antecipa na taxa de elevação do relevo de pressão o impulso 106-RPS-RR e 206-RPS-RR de ValveThe que antecipa o relevo na taxa de válvulas da elevação é baseado na válvula 106-PG ou 206-PG principal.A válvula é instalada rio abaixo das válvulas de verificação da bomba e tem dois pilotos, o 81-RP e o 81-RPD. Ambos os pilotos detectam a pressão através de uma conexão à tubulação do encabeçamento. O piloto 81-RP de alta pressão atua como um piloto padrão do relevo, abrindo na pressão excessiva. O piloto 81-RPD diferencial responde ao diferencial de pressão através de seu diafragma. Um diferencial de pressão é criado quando há um aumento da pressão de sistema. O fluxo no acumulador cria uma gota de pressão através da limitação fixa, que abaixa a pressão na conexão entre a limitação fixa e o piloto.
