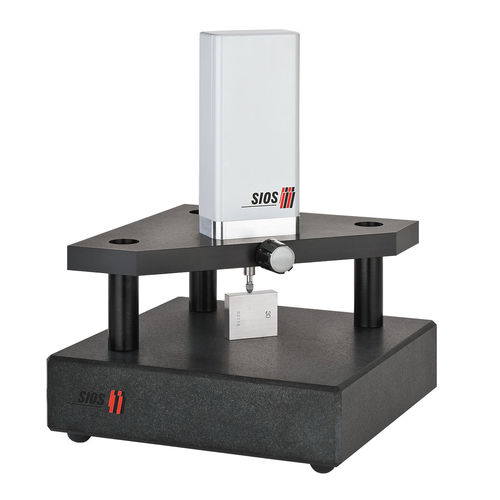

Medidor de espessura LM series

de comprimentoópticoa laser

Sonda altamente linear, acoplada a fibra, para medição e calibração de espessura tátil de alta precisão - Sonda de precisão interferométrica laser para medições tácteis de comprimento/espessura - linearidade ≤ ±2 nm - força de medição fixa e ajustável 0,5 ... 1,5 N - elevada linearidade em toda a gama de medição - força de medição constante da sonda em toda a gama de medição - interfaces abertas para software OEM em Windows e Linux As sondas interferométricas laser da série LM são encoders lineares de precisão. Com estas sondas, são possíveis medições tácteis numa gama de medição de 20 ou 50 mm com precisão nanométrica. As sondas de medição altamente lineares são compatíveis com sistemas de medição convencionais devido ao seu tamanho e ao diâmetro do eixo de fixação de Ø 8 mm h6. O interferómetro laser integrado converte o movimento de medição dos fusos de medição motorizados num sinal de interferência. Este sinal ótico de medição é transmitido por fibra ótica à unidade optoelectrónica de alimentação e avaliação e emitido como valor de comprimento. A caneta stylus e o interferómetro integrado são ajustados um ao outro, tendo em conta a minimização dos erros abbe e de alinhamento. O laser HeNe estável, cuja luz é alimentada ao interferómetro laser através de fibras ópticas, e a correção das influências ambientais no comprimento de onda do laser são a base para a elevada precisão de medição. A operação e a visualização são efectuadas através de um visor separado ou através de um PC com software adequado.
