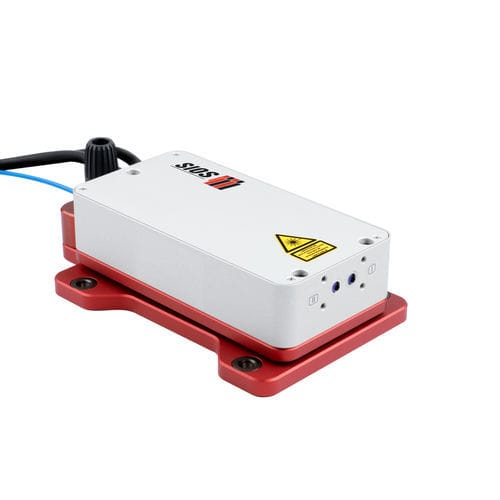

Interferômetro de calibração SP 5000 DS

para medição de comprimentoópticoa laser

Interferómetro laser de feixe duplo para medições simultâneas e precisas de comprimentos e ângulos - sistema flexível de medição de comprimentos da mais alta precisão - deteção de ângulos com a máxima precisão - fácil ajuste e manuseamento - podem ser utilizados vários reflectores ópticos, por exemplo, refletor esférico, espelho plano - Inclinação admissível do refletor de medição até ± 12,5° - design compacto - a cabeça do sensor está disponível em alumínio, aço inoxidável ou invar - Distância do feixe: 12 mm standard, outros a pedido - São possíveis versões OEM, software OEM e versão de vácuo - extensas opções de acionamento Os interferómetros laser de feixe duplo SP 5000 DS são utilizados para tarefas de medição que requerem a aquisição simultânea de um ângulo de movimento, para além da informação sobre o comprimento. O princípio de medição deste interferómetro baseia-se no dispositivo de medição SP 5000 NG. Dois feixes de laser de medição utilizam a luz de um laser comum com a mesma frequência. A distância entre os dois feixes de medição é calibrada com elevada precisão. O paralelismo dos feixes de medição entre si é de grande importância. Se ambos os feixes utilizarem um refletor comum, o ângulo pode ser medido e calculado com alta resolução em movimento, formando a diferença. Se os dois feixes forem operados independentemente um do outro, podem ser efectuadas medições diferenciais. Para exigências particularmente elevadas quanto à estabilidade a longo prazo da medição diferencial, recomendamos o interferómetro da série SP 5000 DI. As tarefas de medição que requerem a aquisição simultânea de outro ângulo podem ser realizadas com o interferómetro de três feixes SP 5000 TR.
