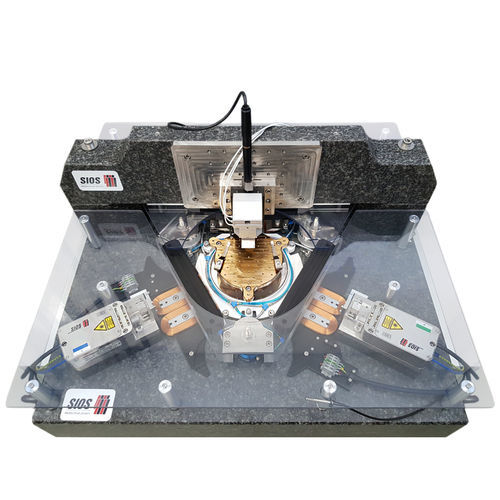

Sistema de nanoposicionamento de 3 eixos NPP-1

a laserópticoindustrial

Sistema de medição e posicionamento interferométrico laser plano para AFM - Sistema de posicionamento e medição 2,5 D da mais alta precisão - gama de medição e posicionamento: superfície Ø 100 mm - resolução de medição lateral ≤ 0,02 nm - controlo: 3 interferómetros diferenciais acoplados a fibra - Repetibilidade metrológica através da utilização de lasers HeNe a 633 nm como fonte de luz para os interferómetros. - Microscópios de força atómica como sistema de medição de sondas, outros a pedido - A arquitetura aberta do aparelho permite a aplicação de sensores específicos do cliente - O NPP-1 é controlado através de um software para PC. Está disponível uma API para o utilizador. A plataforma de nanomedição e posicionamento NPP-1 permite o posicionamento numa gama de cerca de 100 mm. A elevada resolução dos interferómetros laser utilizados para o controlo, a arquitetura rígida do sistema de posicionamento, os eixos pneumáticos do sistema de posicionamento e um sistema de controlo optimizado permitem que os desvios de posição e a fidelidade da trajetória dos movimentos sejam inferiores a 2 nm RMS. O objeto de medição é colocado diretamente sobre um espelho móvel. A posição e a rotação do espelho são detectadas interferometricamente. Neste sistema, são utilizados interferómetros ultra-estáveis da série SP-DI/F. A luz de um laser estabilizado é transmitida através de fibras ópticas da unidade eletrónica para as cabeças do interferómetro. O resultado é uma conceção compacta e estável à temperatura do NPP-1. Com uma carga útil de até 5 kg, até objectos maiores e mais pesados podem ser posicionados com elevada precisão utilizando a plataforma. O princípio do sistema de nanoposicionamento NPP-1 foi concebido para ser escalável, pelo que o sistema pode ser personalizado a pedido.
