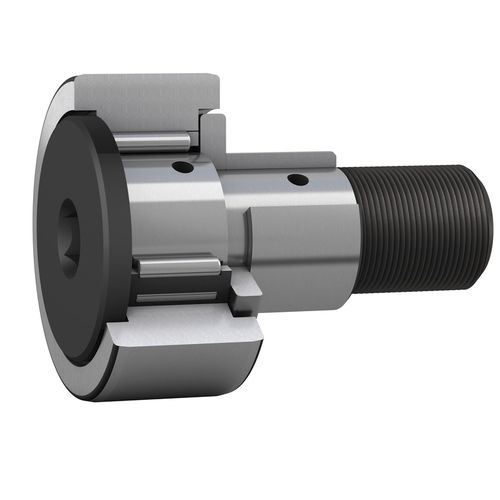

Rolo de leva de pinos KR series

com rolamento de agulhas-rolos

Os rolos de leva da SKF (rolos de leva do tipo pino) são projetados para funcionar em todos os tipos de esteiras e para serem usados em acionamentos de came, sistemas de transporte, etc. Eles são baseados em rolamentos de rolos de agulhas (fig. 1) ou cilíndricos (fig. 2). Em vez de um anel interno, eles têm um pino sólido roscado. A SKF os fornece prontos para montar. Eles estão disponíveis em vários modelos e variantes: Com diferentes modelos de pino: Um assento concêntrico Com várias soluções de vedação Com o perfil de superfície de rolagem do anel externo: Abaulado como padrão Cilíndrico (plano) Diferentemente dos rolamentos de esferas e de rolos, onde o tamanho do rolamento se refere ao diâmetro do furo d, para rolos de leva com eixo, o tamanho se refere ao diâmetro externo D. Detalhes do produto Projetos e variantes Acessórios Lubrificação Especificações gerais do rolo de leva Cargas Limites de temperatura Limites de velocidade Considerações de design Montagem Sistema de designação Características e benefícios Suporta cargas radiais elevadas O anel externo de parede espessa permite cargas radiais elevadas e, ao mesmo tempo, reduz tensões de dobra e torção. Suporta cargas axiais O flange integrado (cabeça do pino) e o anel de flange pressionado permitem que os rolos de leva com eixo suportem cargas axiais que ocorrem devido à inclinação. Vida útil longa A superfície de rolagem do anel externo abaulada é benéfica para aplicações em que pode ocorrer a inclinação do anel externo em relação ao trilho ou em que o concentrador de tensões deve ser minimizado.
