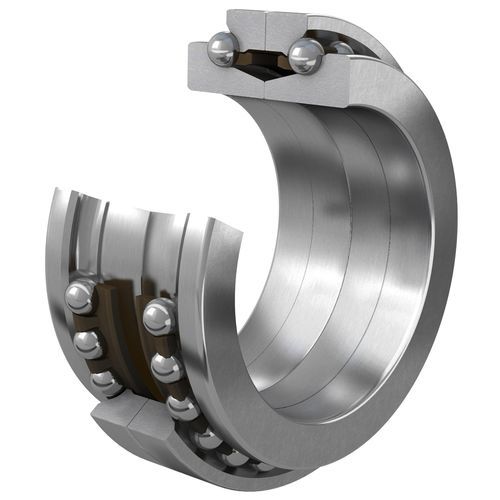

Rolamento axial de esferas de contato angular BTW series

de direção duplade dupla carreira de esferasem aço

Os rolamentos axiais de esferas de contato angular de escora dupla SKF foram desenvolvidos para a fixação axial do eixo-árvore em ambas as direções. Esses rolamentos são indicados para montagem em combinação com rolamentos de rolos cilíndricos das séries NN 30 K ou N 10 K, no mesmo furo da caixa de mancal (fig. 1). Essa combinação de rolamentos simplifica a usinagem do furo da caixa de mancal. Os rolamentos axiais de esferas de contato angular de escora dupla são fabricados com o mesmo tamanho do furo e diâmetro externo nominal dos rolamentos de rolos cilíndricos correspondentes. No entanto, a tolerância do diâmetro externo da arruela da caixa de mancal, combinada ao diâmetro do furo da caixa de mancal, e as tolerâncias geométricas recomendadas para rolamentos de rolos cilíndricos de superprecisão sob carga leve ou normal e carga do anel interno rotativo (Tolerâncias de assento para condições padrão) resultarão em uma folga radial adequada no furo da caixa de mancal. Essa folga é suficiente para evitar que as cargas radiais atuem no rolamento axial desde que seu anel externo não seja fixado axialmente na caixa de mancal. Detalhes do produto Designs e variantes Marcações em rolamentos Especificações do rolamento Pré-carga, folga e rigidez Cargas Velocidades atingíveis Montagem Sistema de designação
