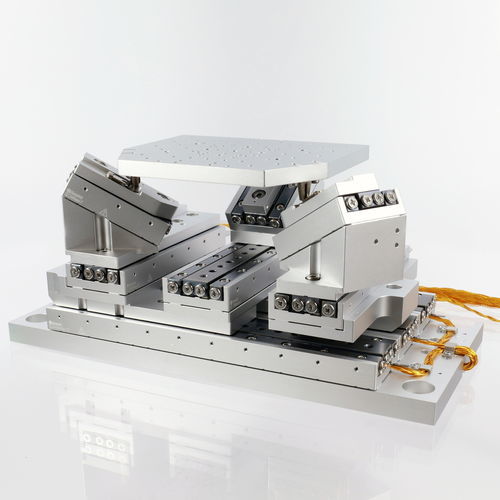

Sistema de nanoposicionamento multieixos SMARPOD P-SLC-24

hexápodelinearrotativo

O SMARPOD de grandes dimensões baseia-se em estágios SLC-24 numa orientação paralela, oferecendo um grande curso de 102 mm na direção X. O SMARPOD P-SLC-24 pode suportar cargas úteis até 5 N. Baseia-se num mecanismo diferente dos SMARPODS circulares. Com quase o mesmo tamanho, o P-SLC-24 oferece um curso muito maior de 102 mm na direção X. Os valores do curso de rotação são dados para um ponto de articulação na superfície da placa superior. As dimensões gerais do sistema completo podem ser maiores para poses diferentes. Para mais informações, consulte o modelo CAD na área de descarregamento. A repetibilidade é medida a cerca de 20 mm acima da placa superior de cada sistema, ao longo de toda a gama de deslocações e para um único grau de liberdade de cada vez. Os valores podem ser melhores para intervalos de deslocação mais curtos. Para outros tamanhos e cursos, não hesite em contactar-nos em qualquer altura.
