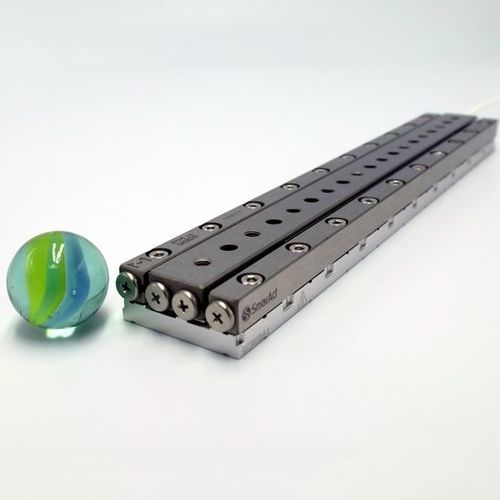

Mesa de coordenadas linear SLC-24150piezoelétricade 1 eixode alta precisão
Guardar nos favoritos
Comparar
Características
- Orientação
- linear
- Número de eixos
- de 1 eixo
- Outras características
- de alta precisão, compacto, de alumínio, compatível com vácuo, em malha fechada, não magnético, de longo curso
- Curso
103 mm
(4,055 in)- Velocidade
20 mm/s
- Repetibilidade
40 nm, 200 nm
Descrição
Com 103 mm, o SLC-24150 apresenta o segundo maior intervalo de curso dentro da série SLC-24. Mede 150 x 24 x 10,5 mm e oferece uma força normal de 30 N.
Por favor, note que os documentos para download para este estágio piezo linear mostram as dimensões e especificações de um SLC-24150 para ambientes atmosféricos ou HV, equipado com um sensor de posição S. Para desenhos técnicos e especificações detalhadas de outras variantes, tais como estágios compatíveis com UHV, estágios com maior força de bloqueio ou outras opções de sensores, por favor contate nossa equipe de vendas.
Mecânica
Força de Bloqueio [N]≥ 3.5
Máx. Força Normal [N]30
Max. Força de Elevação [N]1.5
Dimensões [mm]150 x 24 x 10,5
Peso [g]180
Aberto
Resolução [nm]< 1
Opções
Material Opções Base de alumínio como padrão; Base de aço (-ST); Base de titânio (-TI); Anodizado preto (-BK)
Opções Mecânicas Base em forma de U para maior stiffness (-W) aumenta a largura para 30 mm
Opções de desempenho Força de bloqueio superior (-D): +1.5 N
A opção criogénica..
---
