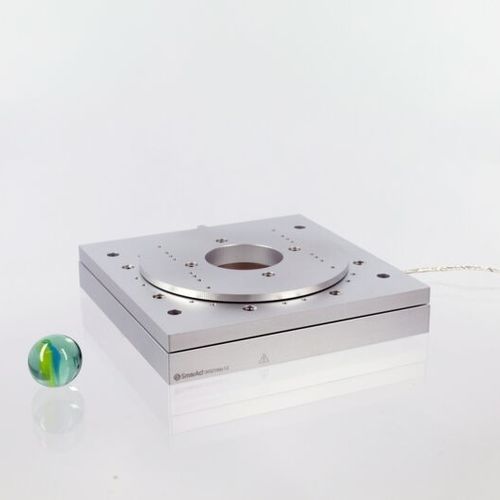

Mesa de coordenadas com base giratória SR-9219C

de alumíniocompatível com vácuoem malha fechada

O estágio SR-9219C está equipado com um rolamento de cerâmica que proporciona total compatibilidade com o vácuo ultra-alto. Além disso, também estão disponíveis versões feitas de materiais não magnéticos. Devido às suas dimensões externas e padrão de orifícios de montagem, este estágio de rotação pode ser montado diretamente em estágios lineares das séries CLS-92 e MLS-92. Mecânica Curso [ - ∞ Binário de bloqueio [Ncm] - ≥ 10 Força Normal Máx. Força normal [N] - 25 Dimensões [mm] - 92 x 92 x 19 Peso [g] - 250 Abertura [mm] - 30 Circuito aberto Velocidade angular [°/s] - 15 Resolução em circuito aberto (H)CU [µ - < 50 Resolução de circuito aberto MCS2 [µ - < 1 Circuito fechado Tipos de sensores - S Resolução do sensor [µ - 15 Velocidade angular [°/s] - 15 Opções de material Opções de material - Alumínio como padrão; base de aço (-ST); base de titânio (-TI); Opções de desempenho - Binário de bloqueio mais elevado Opções de vácuo - HV (1E-6 mbar); UHV (1E-11 mbar) Opção não magnética - Sim (-NM)
