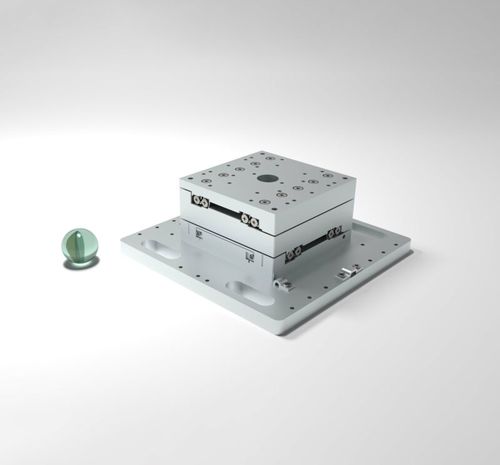

Mesa de coordenadas linear XY-CLS52:52

de 2 eixosem malha fechadamodular

Baseado em dois estágios lineares CLS-5252 com uma faixa de curso de 31 mm cada, o sistema é capaz de lidar com cargas úteis de até 20 N e é totalmente compatível com o Sistema Modular SmarAct. Mecânica Etapas utilizadas - CLS-5252 Carga útil [N] - 20 Montagem de Pão de Pão Dimensões [mm] - 90 x 90 x 34 (C x L x L x A) Altura da plataforma acima do solo [mm] - 34 Montagem direta Dimensões [mm] - 52 x 52 x 28 (C x L x L x A) Altura da plataforma acima do solo [mm] - 28 No âmbito do sistema modular do SmarAct, estão disponíveis sistemas de posicionamento totalmente pré-construídos e pré-configurados. Estes sistemas de posicionamento pré-definidos são inspirados no cliente e representam os sistemas e plataformas mais frequentemente solicitados pelos nossos clientes. Os sistemas são muito versáteis e podem ser utilizados para uma vasta gama de tarefas de posicionamento. A seguir, os sistemas são mostrados incluindo um adaptador de placa de pão. Todos os sistemas também estão disponíveis sem o adaptador da placa de aglomerado de partículas, caso seja preferível um método de montagem directa. Com base nestes sistemas pré-definidos, e em combinação com elementos de conexão personalizados e estágios personalizados, sistemas de posicionamento em série muito complexos podem ser realizados. Alguns deles são apresentados nas páginas seguintes. Se a sua aplicação requer uma configuração especial que não é apresentada nas páginas seguintes, não hesite em contactar os nossos especialistas de aplicação para discutir os requisitos da sua aplicação.
