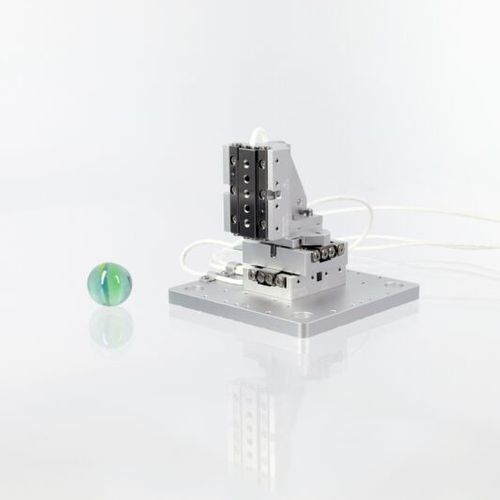

Mesa de coordenadas XYZ XYZ-SLC23:30

de 3 eixosem malha fechadamodular

Baseado em três estágios SLC-1730-W com uma base em forma de U para maior resistência mecânica. O sistema permite que cargas úteis de até 1,5 N sejam posicionadas ao longo de um percurso de 21 mm. Mecânica Etapas utilizadas - SLC-1730-W Carga útil [N] - 1,5 Montagem de Pão de Pão Dimensões [mm] - 65 x 65 x 65 x 58 (C x L x L x A) Centro da vert. Etapa acima do solo [mm] - 42 (31,5 ... 52,5) Montagem direta Dimensões [mm] - 38 x 32 x 53 (C x L x L x A) Centro da vert. Etapa acima do solo [mm] - 37 (26,5 ... 47,5) No âmbito do sistema modular do SmarAct, estão disponíveis sistemas de posicionamento totalmente pré-construídos e pré-configurados. Estes sistemas de posicionamento pré-definidos são inspirados no cliente e representam os sistemas e plataformas mais frequentemente solicitados pelos nossos clientes. Os sistemas são muito versáteis e podem ser utilizados para uma vasta gama de tarefas de posicionamento. A seguir, os sistemas são mostrados incluindo um adaptador de placa de pão. Todos os sistemas também estão disponíveis sem o adaptador da placa de aglomerado de partículas, caso seja preferível um método de montagem directa. Com base nestes sistemas pré-definidos, e em combinação com elementos de conexão personalizados e estágios personalizados, sistemas de posicionamento em série muito complexos podem ser realizados. Alguns deles são apresentados nas páginas seguintes. Se a sua aplicação requer uma configuração especial que não é apresentada nas páginas seguintes, não hesite em contactar os nossos especialistas de aplicação para discutir os requisitos da sua aplicação.
