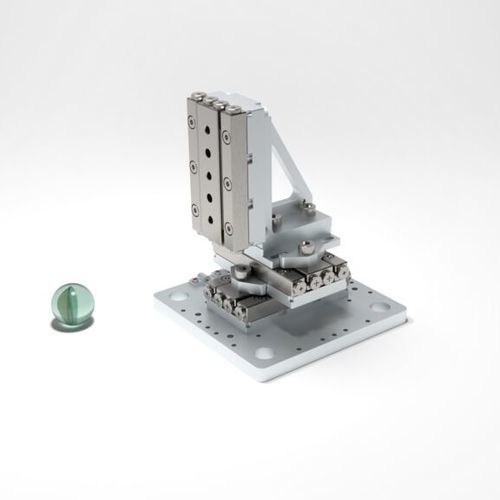

Mesa de coordenadas XYZ XYZ-SLC24:45

de 3 eixosem malha fechada

Com base em três estágios SLC-2445 com um alcance de viagem de 29 mm cada. O sistema é capaz de lidar com cargas úteis de até 1,5 N. Mecânica Etapas utilizadas - SLC-2445 Carga útil [N] - 1,5 Montagem de Pão de Pão Dimensões [mm] - 65 x 65 x 81 (C x L x L x A) Centro da vert. Etapa acima do solo [mm] - 58,5 (44 ... 73) Montagem direta Dimensões [mm] - 52 x 45 x 76 (C x L x L x A) Centro da vert. Etapa acima do solo [mm] - 53,5 (49 ... 78) No âmbito do sistema modular do SmarAct, estão disponíveis sistemas de posicionamento totalmente pré-construídos e pré-configurados. Estes sistemas de posicionamento pré-definidos são inspirados no cliente e representam os sistemas e plataformas mais frequentemente solicitados pelos nossos clientes. Os sistemas são muito versáteis e podem ser utilizados para uma vasta gama de tarefas de posicionamento. A seguir, os sistemas são mostrados incluindo um adaptador de placa de pão. Todos os sistemas também estão disponíveis sem o adaptador da placa de aglomerado de partículas, caso seja preferível um método de montagem directa. Com base nestes sistemas pré-definidos, e em combinação com elementos de conexão personalizados e estágios personalizados, sistemas de posicionamento em série muito complexos podem ser realizados. Alguns deles são apresentados nas páginas seguintes. Se a sua aplicação requer uma configuração especial que não é apresentada nas páginas seguintes, não hesite em contactar os nossos especialistas de aplicação para discutir os requisitos da sua aplicação.
