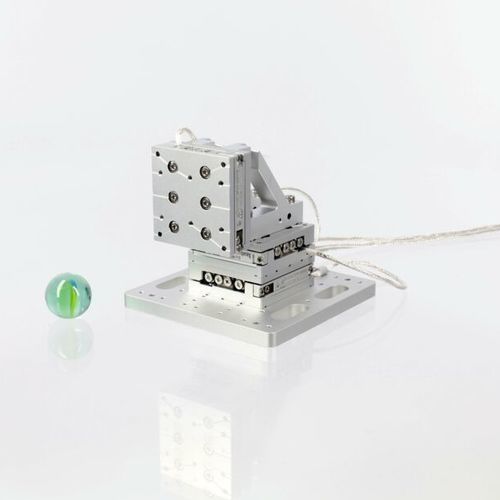

Mesa de coordenadas XYZ XYZ-CLS32:32

de 3 eixosem malha fechadamodular

Baseado em três estágios CLS-3232 com um alcance de 21 mm cada, o sistema é capaz de lidar com cargas úteis de até 1,5N. Devido à compatibilidade com o Sistema Modular SmarAct, pode ser facilmente actualizado. Mecânica Etapas utilizadas - CLS-3232 Carga útil [N] - 1,5 Montagem de Pão de Pão Dimensões [mm] - 65 x 65 x 59 (C x L x L x A) Centro da vert. Etapa acima do solo [mm] - 43 (32,5 ... 53,5) Montagem direta Dimensões [mm] - 48,5 x 32 x 54 (C x L x L x A) Centro da vert. Etapa acima do solo [mm] - 38 (27,5 ... 48,5) No âmbito do sistema modular do SmarAct, estão disponíveis sistemas de posicionamento totalmente pré-construídos e pré-configurados. Estes sistemas de posicionamento pré-definidos são inspirados no cliente e representam os sistemas e plataformas mais frequentemente solicitados pelos nossos clientes. Os sistemas são muito versáteis e podem ser utilizados para uma vasta gama de tarefas de posicionamento. A seguir, os sistemas são mostrados incluindo um adaptador de placa de pão. Todos os sistemas também estão disponíveis sem o adaptador da placa de aglomerado de partículas, caso seja preferível um método de montagem directa. Com base nestes sistemas pré-definidos, e em combinação com elementos de conexão personalizados e estágios personalizados, sistemas de posicionamento em série muito complexos podem ser realizados. Alguns deles são apresentados nas páginas seguintes. Se a sua aplicação requer uma configuração especial que não é apresentada nas páginas seguintes, não hesite em contactar os nossos especialistas de aplicação para discutir os requisitos da sua aplicação.
