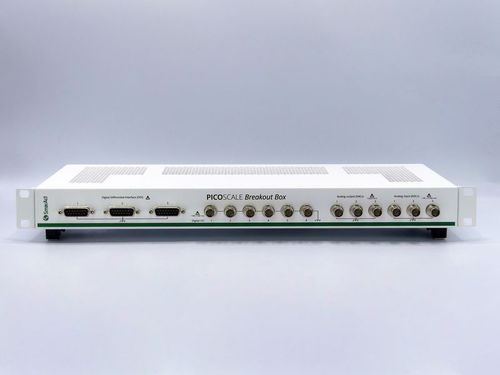

O Breakout Box permite o acesso conveniente às versáteis entradas e saídas digitais e analógicas.
A Caixa de Interrupção opcional PICOSCALE oferece um acesso simples e conveniente às muitas interfaces diferentes do controlador PICOSCALE. Os GPIOs analógicos e digitais podem ser acessados através de conectores BNC enquanto os sinais DDI (AquadB ou Serial Data) são mapeados para os conectores D-Sub 15.
Entrada/Saída Digital (6x) - 5 V ou 3,3 V Alto nível
Entrada analógica rápida (1x) - resolução de 16 bits, taxa de amostragem de 40 MSa/s, largura de banda de 2,5 MHz, intervalo de tensão de entrada ±10 V
Entrada analógica (2x) - resolução de 16 bits, taxa de amostragem de 400 kSa/s, largura de banda de 100 kHz, intervalo de tensão de entrada ±10 V
Saída analógica rápida (1x) - resolução de 16 bits, taxa de conversão de 20 MSa/s, largura de banda de 2,5 MHz, intervalo de tensão de saída ±10 V
Saída analógica (2x) - resolução de 16 bits, taxa de conversão de 400 kSa/s, largura de banda de 100 kHz, intervalo de tensão de saída ±10 V
Interface Digital Diferencial (3x),
para saída de dados AquadB ou Serial - saída diferencial de 3,3 V
---
