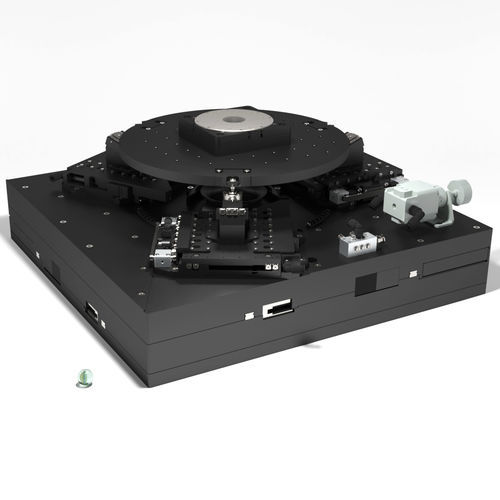

Sistema de posicionamento trípode TRIPOD 400-6DoF
XYZde 6 eixoslinear

sistema de posicionamento trípode
sistema de posicionamento trípode
Guardar nos favoritos
Comparar


Características

Número de eixos
XYZ, de 6 eixos
Construção
linear, rotativo, trípode
Outras características
ajustável, alta precisão
Curso

14 mm, 200 mm
(0,55 in, 7,87 in)

Descrição

O TRIPOD 400-6DoF tem seis graus de liberdade e é totalmente baseado em transmissões directas electromagnéticas de alta precisão SMARSHIFT. O TRIPOD 400-Core baseia-se em três fases MLS-92122 que permitem as moções Z, Rx e Ry. Dois MLL-400 e um posicionador MR-9222 completam o sistema proporcionando graus de liberdade nos eixos X, Y e Rz. O TRIPOD 400-6DoF impressiona pelo seu grande alcance de viagem de avião XY e pelo seu desempenho dinâmico. Além disso, permite cargas elevadas (até 6 kg), mesmo a velocidades elevadas. O sistema está equipado com uma compensação de força de peso ajustável e travões pneumáticos que permitem a estabilidade de posição mesmo quando desligado e travagem de emergência. Para permitir uma vasta gama de aplicações, oferecemos opções personalizadas para a placa superior (aberturas, padrões de furos, etc.). Os valores para o percurso rotacional são dados para um ponto pivot na superfície da placa superior. As dimensões globais do sistema completo podem ser maiores para diferentes poses. Para mais informações, ver o modelo CAD na área de download. A repetibilidade é medida cerca de 20mm acima da placa superior de cada sistema, ao longo de toda a gama de viagem e para um único grau de liberdade de cada vez. Os valores podem ser melhores para intervalos de viagem mais curtos.

---

Catálogos

Catalog 22
Catalog 22
182 Páginas
