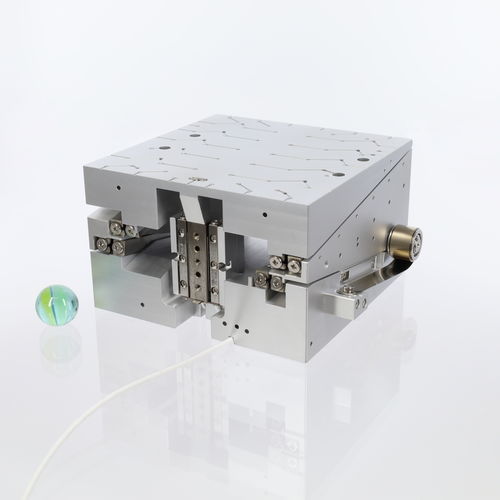

Mesa de coordenadas alta carga CHS-9257-1D-15

linearpiezoelétricade longo curso

Esta plataforma de longo curso e alta carga está equipada com a unidade de acionamento substituível da SmarAct, que permite que o acionamento piezoelétrico completo seja removido da plataforma quando necessário para manutenção. Uma vez que a unidade de acionamento é acessível a partir do lado da plataforma, o dispositivo não precisa de ser removido da configuração de posicionamento durante a manutenção. A conceção mecânica baseia-se numa cunha actuada que garante a mais elevada resolução do movimento das plataformas. Uma guia separada assegura um movimento retilíneo ao longo da direção da carga e permite a integração de um sensor de posição para feedback direto da posição e funcionamento em circuito fechado. O padrão do orifício de montagem permite um aparafusamento fácil às fases lineares da série CLS92. Opcionalmente, a força máxima de elevação pode ser aumentada mediante pedido. Mecânica Força máxima de elevação Força de elevação [N] - 15 Dimensões [mm] - 92 x 92 x 57 Peso [g] - 935 Circuito fechado Resolução do sensor MCS2 [nm] - 1 (S), 4 (L) Repetibilidade unidirecional MCS2 [nm] - ± 40 (S,L) Resolução do sensor (H)CU [nm] - 100 (L) Repetibilidade unidirecional (H)CU [nm] - ± 200 (S,L) Opções de material Opções de material - Base de alumínio como padrão; base de aço (-ST); base de titânio (-TI); anodizado preto (-BK) Opções de vácuo - HV (1E-6 mbar); UHV (1E-11 mbar)
