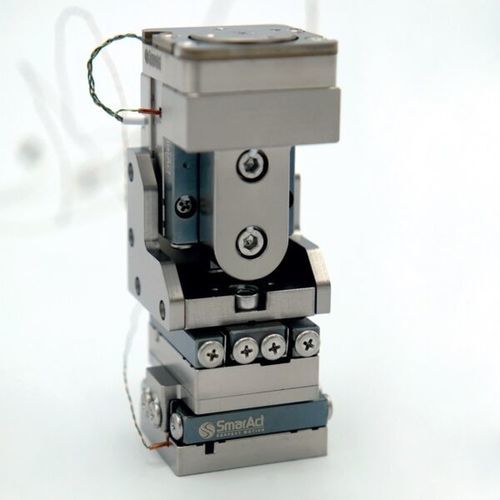

Sistema de posicionamento XYZ

linearcompactode alta resolução

Muitas aplicações na ciência e na indústria requerem mais de dois graus de liberdade para o posicionamento de amostras ou componentes. Mesmo a temperaturas muito baixas e em espaços confinados, a carga útil deve ser movida com a mais alta precisão. Os sistemas de posicionamento criogénico da SmarActs são modulares, precisos, personalizáveis e geridos termicamente para manter as suas amostras tão frias quanto possível durante as tarefas de posicionamento ou de digitalização. O componente central de qualquer sistema de posicionamento XYZ é um estágio linear. Neste exemplo, uma SLC-1720-CR. Três estágios podem ser facilmente combinados com suportes e placas adaptadoras para formar configurações compactas de múltiplos eixos, que geralmente são conectadas ao dedo frio de um criostato na configuração do cliente. Ao conceber sistemas de posicionamento de alta resolução que necessitam de funcionar com precisão a temperaturas criogénicas, é importante assegurar que a carga térmica dos estágios é transferida para o crióstato o mais rapidamente possível para reduzir a variação de temperatura do sistema de posicionamento devido à expansão térmica dos estágios e dos componentes de montagem. A tarefa mais importante é transferir o calor da carga útil para a placa de base de montagem para garantir uma temperatura constante e baixa no ponto de ação.
