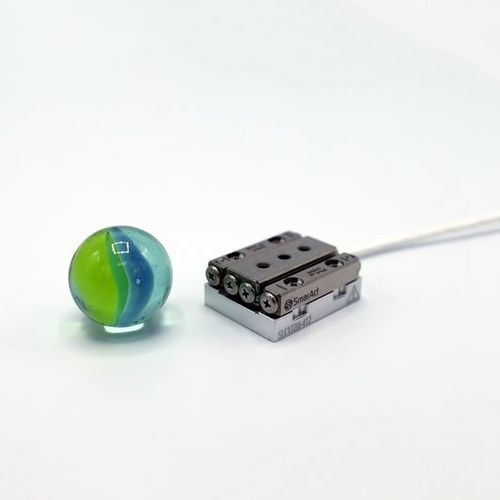

Minimesa de nanoposicionamento linear SLC-1720

piezoelétricade 1 eixoem malha fechada

O SLC-1720 é o estágio linear de precisão nanométrica mais pequeno da série SLC-17 da SmarAct. Com 22 x 17 x 8,5 mm, é o estágio piezoelétrico de circuito fechado mais pequeno do mundo, com resolução nanométrica e alcance macroscópico. Note-se que os documentos descarregáveis para este estágio piezo linear mostram as dimensões e especificações de um 1720 para ambientes atmosféricos ou HV, equipado com um sensor de posição S. Para desenhos técnicos e especificações detalhadas de outras variantes, tais como estágios compatíveis com UHV, estágios com maior força de bloqueio ou outras opções de sensores, contacte a nossa equipa de vendas. Mecânica Gama de varrimento [µm] - > 1,3 Força de bloqueio [N] - ≥ 3,5 Força normal máx. Força normal [N] - 10 Força normal máx. Força de elevação [N] - > 1,5 Dimensões [mm] - 22 x 17 x 8,5 Peso [g] - 13 Circuito aberto Resolução em circuito aberto MCS2 [nm] - < 1 Resolução em circuito aberto (H)CU [nm] - < 50 Opções Opções de material - Base de alumínio como padrão; base de aço (-ST); base de titânio (-TI); anodizado preto (-BK) Opções Mecânicas - Base em U para maior resistência mecânica (-W) aumenta a largura para 23 mm; maior durabilidade (-Z) Opções de desempenho - Maior força de bloqueio (-D): +1.5 N Opção Criogénica - Sim (apenas em circuito aberto)
