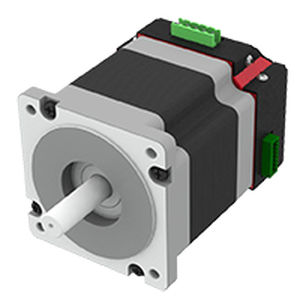

Motor com controle integrado SMD-4.2mini ver.2

CCde passo24 V

Os controladores SMD-4.2mini V2.1 foram concebidos para trabalhar com motores passo a passo NEMA34 tamanho com corrente máxima por fase 4.2 Amp (SM8680). Os motores passo-a-passo SM8680 com controladores integrados estão prontos para trabalhar com acionamentos passo-a-passo compactos. As placas de circuito mais recentes são utilizadas no design desta versão renovada dos controladores V2.1. Estes circuitos proporcionam uma excelente dinâmica de motores passo a passo, aceleração rápida e torque suficiente nas velocidades mais altas. O gerador de impulsos internos permite controlar um motor passo-a-passo sem a utilização de qualquer fonte de sinal externa. Métodos de controle: Controle de posição de pulso (STEP/DIR) Controle de velocidade analógica (por potenciômetro) Os principais parâmetros do minúsculo driver de passo integrado SMD-4.2mini V2.1 Fonte de alimentação - 24 - 48 VDC Modo Microstepping - 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128 Gama de frequência de pulso do gerador interno 70 - 1200 Hz Características adicionais: - Resistência de frenagem embutida para operação com alta carga de inércia - Possibilidade de ligar uma resistência de travagem externa - Comutação automática entre controle de fase de corrente (realiza maior torque e melhor dinâmica) e controle de fase de tensão (operação mais suave e silenciosa) - Microstepping até 1/128 (1 - 1/16 - controlo de fase de corrente, 1/32 - 1/128 - controlo de fase de tensão) - Corrente de retenção 75% - decresce automaticamente - Possibilidade de inverter um sinal ENABLE em modo de controle de posição por pulso Os principais parâmetros do motor passo-a-passo SM8680 com driver SMD-4.2mini V2.1 incorporado Máximo torque de retenção: 45 kgf*cm Resistência de fase: 0.8 Ohm Indutância de fase: 3.5 mH Inércia do rotor do motor: 1400 g*cm2
