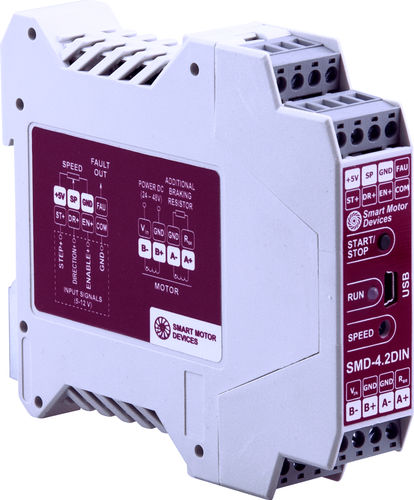

Controle de motor de passo SMD-4.2DIN ver.2

DC

O SMD-4.2DIN ver.2 é um motor passo-a-passo de nova geração. O driver é projetado para controlar motores passo-a-passo híbridos de duas e quatro fases com uma corrente de fase de até 4,2A. A unidade prevê a montagem em um trilho DIN, o que é conveniente para colocá-lo em um ambiente de produção. Devido ao seu design avançado, o SMD-4.2DIN ver.2 proporciona uma dinâmica que acelera o motor passo a mais de 1000 rpm numa fracção de segundo e alcança facilmente velocidades de operação superiores a 4000 rpm, mantendo o binário suficiente para realizar trabalhos úteis Para o funcionamento do motor passo a passo com elevada carga de inércia, é fornecido um conector para a ligação de uma resistência de travagem externa. O driver SMD-4.2DIN ver.2 fornece tanto o controle de posição de pulso como o controle analógico de velocidade ou ângulo. Modo Microstepping - 1, 1/2, 1/4,1/8, 1/16, 1/32, 1/64, 1/128 Métodos de controle: - Controle de posição de pulso (STEP/DIR) - Controlo de velocidade analógico (0 - 5 VDC ou potenciómetro) - Controle analógico do ângulo de rotação - modo de rastreamento (0 - 5 VDC ou potenciômetro) - Rotação de velocidade constante Os modos de operação do SMD-4.2DIN ver.2 Controlo de velocidade analógico - modo manual - é utilizado para uma regulação suave da velocidade sem ligação ao PC. A velocidade do motor é proporcional ao sinal analógico de tensão, a regulação do potenciómetro também é possível. A direcção e o arranque/paragem são controlados por entradas digitais. Modo de controlo analógico de posição - permite a regulação de um deslocamento angular. A posição do rotor depende de um sinal analógico de controle (regulação de tensão ou potenciômetro) - de 0 a 270°.
