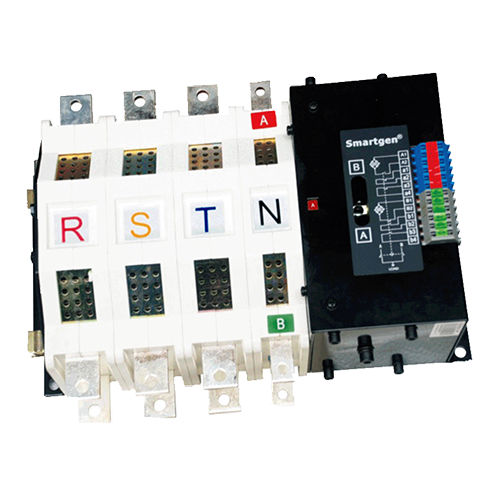

Chave de transferência automática SGQ160A-630A/T-4P

estática

O interruptor de transferência automática (ATS) é usado sob condições de AC660V 50/60Hz ou DC250V. É do tipo PC de dois estágios com estrutura de acionamento eletromagnetismo, que pode fazer transferência rápida de carga (tempo de transferência ≤80ms) de dois circuitos de energia. Pode ser amplamente utilizado para carga nacional de classe única, por exemplo: edifícios altos, correios, telecomunicações, minas de carvão, navios, linhas de montagem industrial, cuidados de saúde, instalações militares, etc. Os dois circuitos de energia podem ser de rede, grupo gerador de arranque automático, bateria de armazenamento, etc ESTRUTURA E CARACTERÍSTICAS O interruptor de transferência automática SGQ (ATS) adota acionamento eletromagnético da bobina, estrutura de intertravamento elétrico e mecânico, estrutura de laço principal de dois contatos estáticos e um contato dinâmico. O contato dinâmico aplica o tipo V, o que garante que dois circuitos de potência não sejam de curto-circuito. Tipo N e tipo T aplica bobinas duplas; tipo M aplica bobinas simples. As bobinas são energizadas somente no momento da transferência e isto prolonga em grande medida a vida útil do comutador. A potência de controle da bobina pode ser fornecida pelo mestre/escravo AC ou DC e não é necessário adicionar outra potência de controle. O próprio interruptor tem indicação de fechamento mecânico ou elétrico e, ao mesmo tempo, fornece contato auxiliar livre de volts.
