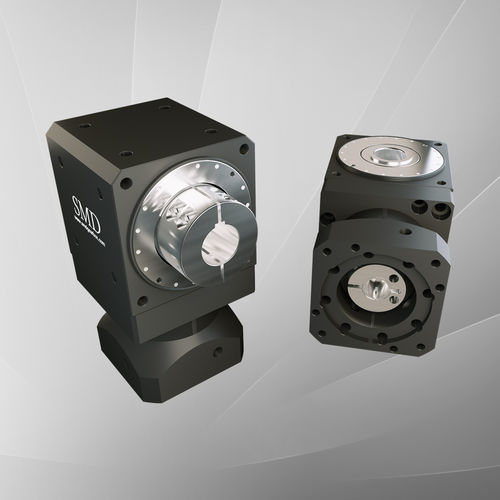

Caixa de transmissão angular de eixos ortogonais SS series

REDUTOR DE ÂNGULO RETO Descrição do produto Tipo de veio oco e tipo de veio sólido Torque de Saída Nominal : 13Nm a 800Nm Contrabarra : 3-5 Arc-min Relação de redução disponível de 1:4 para 1:200 Adequado para cargas baixas e movimentos intermitentes. Caixa de velocidades servo-motora Características Veio oco e Veio sólido. Folga regulável e baixa carga e movimento intermitente adequados. Eixo de saída oco para várias aplicações e 5 superfícies de montagem para instalações flexíveis. O redutor de ângulo reto mais fácil do mercado para integração geo-metrica na sua máquina A geometria rectangular "em forma de cubo" proporciona um fácil encaixe no seu dispositivo. Com 5 superfícies de montagem, outros componentes podem ser fixados ao SS. O sufixo SF indica eixo sólido - o tamanho 42 está disponível apenas com relação 1 e eixo de saída sólido. Razão SS42SF --L1(1 estágio): 4,5,7,10; L2 (2 estágios): 12,15,16,20,21,25,28,30,35,40,49,50,70. O sufixo F indica que o eixo oco é padrão. Contudo, "veio de saída sólido" e "veio de saída duplo" são opções regulares. (Relações SS 70 a SS150 --L1(1 estágio): 6,8,10,14,20 ; L2 (2 estágios): 18,24,30,32,40,42,50,56,60,70,80,98,100,140,200. A 3 % da carga nominal. A uma distância de metade de um comprimento de acoplamento - da extremidade do acoplamento.
