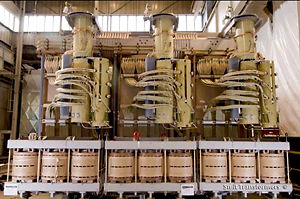

Transformador de mudança de fase

de distribuiçãoencapsulado em resina epóxitrifásico

A transferência de potência a granel é principalmente um assunto passivo, onde a potência flui para a carga pelo caminho de impedância mais baixo. Para influenciar este fluxo, o ângulo de fase da extremidade emissora ou receptora deve ser modificado - isto pode ser feito através do uso de transformadores de deslocamento de fase. O transformador de deslocamento de fase introduz uma corrente circulante no sistema que atua para reduzir (quando operando em modo de mandril) ou aumentar (quando operando em modo de reforço) a corrente de carga na linha onde o transformador de deslocamento de fase está localizado. A mudança de fase efectiva é obtida através da interligação de duas fases dos enrolamentos reguladores ligados em estrela numa fase do enrolamento "booster" ligado em triângulo. Através da mudança de tap em carga, a magnitude e a polaridade da mudança de fase podem ser alteradas, o que, por sua vez, determina a corrente de circulação no sistema. Para potências nominais mais baixas, as duas partes ativas podem ser colocadas em um único tanque. No entanto, em transformadores de deslocamento de fase de potência mais elevada, as duas partes ativas (o excitador e os transformadores de reforço) são montadas em tanques separados e as duas partes ativas são conectadas entre si. Esta conexão entre o excitador e os transformadores amplificadores é feita com tensão total do sistema e deve ser feita normalmente dentro da calha cheia de óleo, para proteger contra o risco de ocorrência de um curto-circuito interno prejudicial. O SGB-SMIT Group tem excelente experiência em grandes transformadores de deslocamento de fase, incluindo a capacidade de analisar as complexas tensões transitórias que podem ocorrer durante eventos de comutação externa ou relâmpagos.
