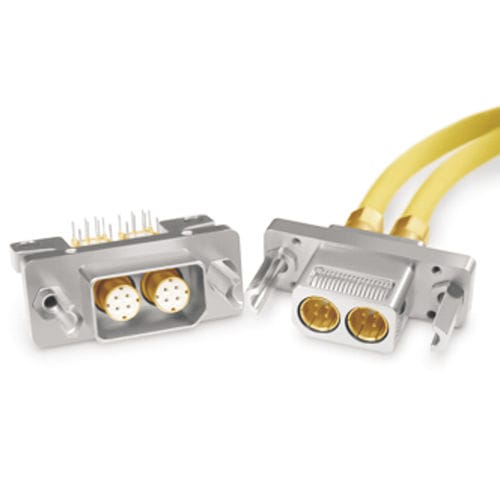

Conector de alta velocidade

de dadosópticoquadrax

A função principal associada aos conectores D-Sub de alta impedância é aterrar a blindagem externa de um contato quadrax diretamente na carcaça do conector. A série de conectores D-sub do Fibre Channel da Smiths Interconnect apresenta uma mola de aterramento multi-dedo fixada ao redor da carcaça, proporcionando um engate de contato multiponto que proporciona blindagem EMI superior. O resultado final é uma resistência de contato extremamente baixa quando medida desde o corpo externo do contato até o flange do conector. A série D-Sub Fibre Channel também oferece um desempenho superior, garantindo o mínimo de ruído de RF e alta durabilidade até 1.000 ciclos de acoplamento, atendendo e superando todos os requisitos da MIL-STD-202 para choque e vibração. Oferecidos com contatos quadrax de 150 Ohm, os conectores estão disponíveis com insertos de 2, 4, 6 ou 8 vias. Além disso, os conectores D-Sub apresentam facilidade de montagem e um pacote de treinamento robusto e abrangente. Para garantir que os conectores de alta velocidade corretos sejam acoplados para atender a requisitos específicos de fiação e funções de codificação, foi incorporada uma opção de suporte de conector codificado no projeto. O poste de seis posições permite 36 combinações de codificação possíveis, garantindo que o plugue D-Sub do canal de fibra correto seja acoplado ao receptáculo de alta velocidade correto. Também estão disponíveis versões de colunas de macaco não tecladas. Os conectores D-Sub de canal de fibra apresentam contatos quadrax tamanho 3 que são 30% maiores que a configuração de tamanho 9 utilizada no quadrax de 100 Ohm, garantindo um sinal de impedância correspondente em todo o par de contatos acoplados a 150 Ohm de impedância diferencial. Esses recursos garantem que os conectores D-Sub do Fibre Channel da Smiths Interconnect forneçam a borda crítica que os clientes exigem.
