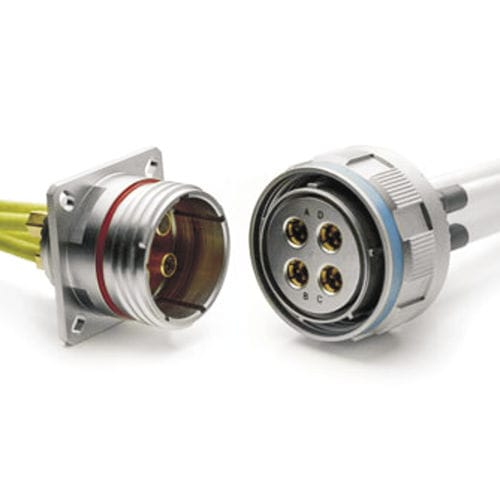

Conector quadrax MIL-DTL-38999/20 - 26 series

de dadosde áudio/vídeoEthernet

Os conectores MIL-DTL-38999 da Smiths Interconnect oferecem taxas de dados superiores a 2 Gbps e largura de banda de até 3 Ghz. Os conectores podem ser acionados através de interconexões de par diferencial de impedância combinada para transferência de dados de alta velocidade de placa para placa e são ideais para a transferência confiável e de alta velocidade de sinais de áudio/vídeo digitais. A Smiths Interconnect oferece uma linha completa de conectores, contatos e conjuntos de cabos Quadrax diferenciais para aplicações Ethernet de alta velocidade, Firewire e Fibre Channel. Os conectores quadrax de par diferencial oferecem desempenho superior em aplicações de dados de impedância sob demanda combinados em alta velocidade. O sinal para sinalizar e o sinal para blindar a impedância característica é mantido em todo o par de conectores. O Smiths Interconnect oferece contatos Quadrax de gênero reverso para fornecer um conjunto mais robusto para aplicações em ambientes agressivos. Essa configuração alternativa coloca os contatos internos do soquete mais fortes e de maior diâmetro dentro do isolador de contato de pino Quadrax mais exposto. Os contatos mais frágeis do pino interno são então colocados dentro do isolador de contato do soquete Quadrax, minimizando o potencial de danos ao alinhamento devido ao manuseio incorreto em ambos os lados. Com esse arranjo, o Smiths Interconnect oferece os contatos Quadrax de alta velocidade mais robustos disponíveis atualmente. Impedância combinada +/- 10 ohms para 100 ohm Cascas traseiras padronizadas. Projetado para facilitar a montagem da construção quadrax. Terminação de crimpagem completa. Backshells recomendados: M85049/21 (str) * M85049/88 (str) * M85049/89 (45- w/extender)
