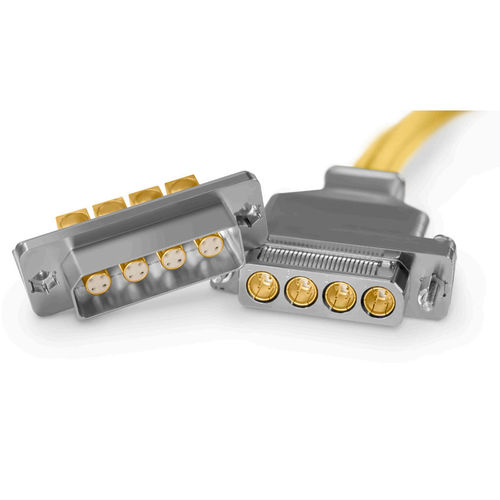

Conector D-Sub

RFquadraxtwinaxial

D-Sub robusto com contatos Twinax/Quadrax 100 ohm quadrax e/ou par diferencial twinax Os conectores D-Sub de alta impedância são projetados para aterrar a blindagem externa de um contato bi-axial ou quadrax diretamente no invólucro do conector. Uma mola de aterramento de múltiplos dedos fixada ao redor do invólucro proporciona um engate de contato multiponto que proporciona uma blindagem EMI superior. O resultado final é uma resistência de contato extremamente baixa quando medida desde o corpo externo do contato até o flange do conector, garantindo o mínimo ruído de RF e alta durabilidade de mais de 500 ciclos de encaixe. Características & Benefícios - Baixo ruído RF e alta durabilidade acima de 500 ciclos de acasalamento - Oferecido com 100 contactos ohm quadrax ou twinax - Maior suporte de largura de banda até 6,25 Gbps - Cumprir os requisitos da MIL-STD-202 para choques e vibrações - Combinação de impedância otimizada para integridade do sinal - O tamanho de 10 contatos é 30% menor para restrições de espaço apertado - Opções de montagem de cabos disponíveis Visão geral Nosso D-Sub atende e supera todos os requisitos do MIL-STD-202 para choque e vibração, e é oferecido com 100 ohm quadrax e/ou pares diferenciais de contatos twinax. Para garantir que os conectores de alta velocidade corretos sejam acoplados para atender aos requisitos específicos de cabeamento e combinações de chaveamento, um borne de encaixe chaveado foi incorporado ao projeto. O borne de encaixe com chave de seis posições permite 36 combinações de chaveamento possíveis, assegurando que o plugue D-sub robusto de alta velocidade correto seja acoplado ao receptáculo de alta velocidade correto.
