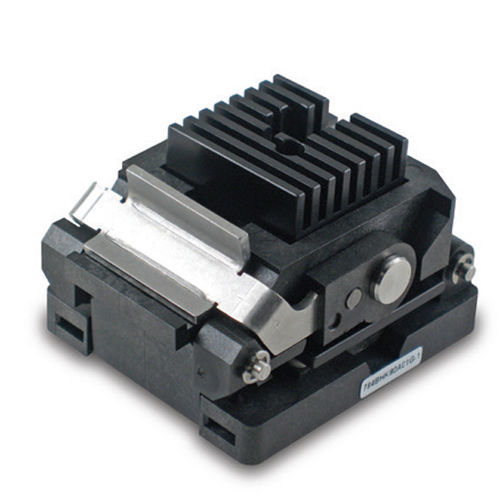

Soquete de teste de burn-in K Series H-Pin®

A tomada da série K foi concebida para aplicar uma pressão plana e uniforme sobre o DUT com uma alavanca secundária depois de a tampa ter sido fechada. Isto destina-se a garantir que o cilindro não desliza sobre a parte superior do dispositivo ao fechar a tampa, podendo marcar o dispositivo. Isto é especialmente importante para produtos de matriz exposta ou aplicações automóveis em que a aparência faz parte dos critérios de aceitação de aprovação/reprovação após o teste. O acionamento vertical da alavanca não aumenta a área total da tomada, permitindo a maior densidade de locais preenchidos na placa de queima e, em alguns casos, reduz a área total da tomada em comparação com outras tomadas com tampa em concha. Outra vantagem adicional da tampa da série K é o fluxo de ar através da tomada devido ao perfil mais alto, permitindo canais de ar maiores para ajudar a manter temperaturas exactas. Características e vantagens - Design comprovado pela indústria, ferramentas, moldagem e maquinação internas, com montagem 100% automatizada. - Catálogo alargado de componentes, opções configuráveis - O acionamento da tampa com marcação zero contribui para rendimentos mais elevados. - Desempenho elétrico líder de mercado Opções de características - Placa de pressão vertical - Dissipador de calor - Características de ventilação HAST - Controlo térmico integrado com aquecedor e sensor - Plano de assentamento invertido - Folga máxima do componente sob o DUT - sistemas de 2 ou 3 placas - Materiais de alta temperatura para aplicações acima de 200°C Tecnologia H-Pin Esta tomada também utiliza a tecnologia de contacto H-Pin, proporcionando amplas capacidades de desempenho RF e características DC excepcionais. A tomada da série K preenche todos os requisitos: alta frequência, alta corrente, alta temperatura, baixa indutância e baixa perda. Estas características contribuem para reduzir o custo dos testes.
